    电动截止阀与电动闸阀是否可互换使用?

    电动截止阀和电动闸阀在结构及工作原理上存在差异,因此不能直接互换。然而,在某些特定工况下,经过专业评估和适当的调整,可以考虑替代使用,但要严格遵循相应的技术规范。

    首先需明确两者在结构、工作原理、性能及安装流向方面的差异。

    结构上,电动闸阀在有限的安装空间中,依靠介质压力实现密封,但其阀芯与阀座密封面在启闭过程中持续接触并相互摩擦,导致密封面易磨损。尤其在接近关闭状态时,管道前后压差增大,加剧了密封面的磨损。相比之下,电动截止阀由于其阀瓣与阀座的密封方式不同,磨损相对较小,且在部分开启状态下仍能保持良好的密封性能,适用于需要频繁调节和精确控制介质流量的场合。然而,实际工况和安装条件是选择合适阀门类型的重要考量因素。

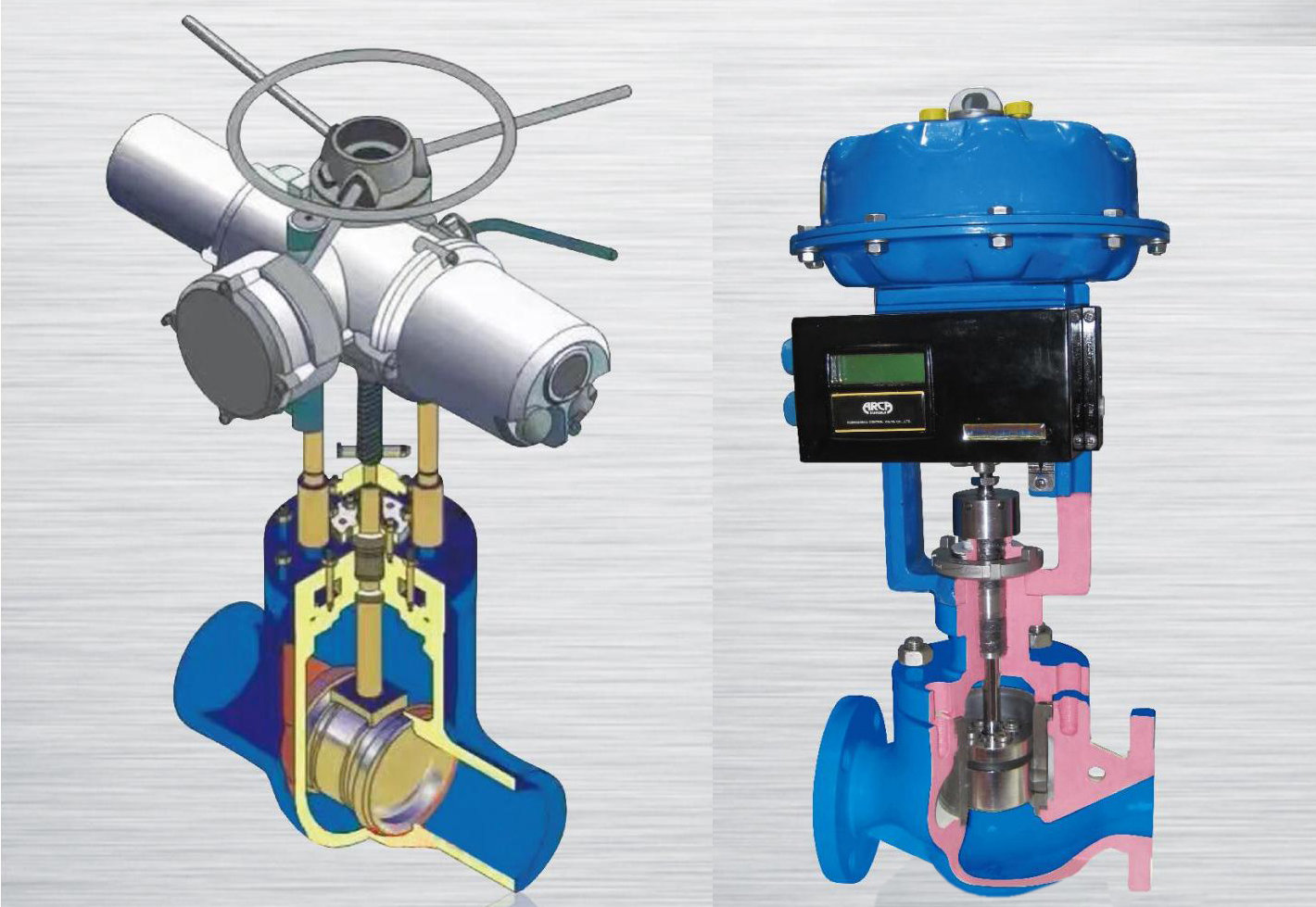

    电动闸阀和电动截止阀对比

    从结构复杂性来看,电动闸阀较电动截止阀更为复杂。在同口径条件下,电动闸阀的高度大于电动截止阀,而电动截止阀的长度则超过电动闸阀。此外,电动闸阀分为明杆和暗杆两种类型,而电动截止阀则无此区分。

    工作原理方面,电动截止阀在开启和关闭过程中,阀杆呈上升式运动,即阀门电动装置转动时,阀杆同时进行旋转和升降运动。而电动闸阀则通过转动手轮使阀杆升降,手轮位置保持不变。

    流量特性上,电动闸阀要求完全开启或关闭,而电动截止阀则无此限制。电动截止阀具有明确的进口和出口方向,而电动闸阀则无此要求。

    性能差异方面,电动截止阀既可作为截断使用,也可进行流量调节。其流体阻力较大,启闭时需较大努力,但因阀板与密封面距离较短,启闭行程较短。电动闸阀仅限于全开或全关状态,启闭时省力,但因闸板与密封面距离较远,启闭时间较长。

    在安装和流向方面,电动闸阀可双向流通,无特定的进出口方向要求。而电动截止阀必须按照阀体上的箭头标识进行安装,且我国阀门“三化给”规定其流向应为自上而下。电动截止阀的流向为低进高出,外观上管道不在同一水平线上,而电动闸阀的流道则在同一水平线上。电动闸阀的行程较电动截止阀大。从流阻角度分析,电动闸阀在全开时流阻小,而电动截止阀流阻较大。普通电动闸阀的流动阻力系数约为0.08~0.12,开启关闭力小,介质可双向流动。普通电动截止阀的流动阻力是电动闸阀的3-5倍,启闭时需强制关闭以达到密封效果,因此密封面磨损较小。由于流动阻力大,需加装执行器的电动截止阀应特别注意转矩控制机构的调整。

    电动闸阀结构图解

    电动截止阀的安装方式有两种,一种是介质从阀芯下方进入,其优点在于关闭时盘根不受压力,延长了盘根使用寿命,并可在阀前管道承压的情况下更换盘根。缺点是阀门驱动转矩较大,约为上方流入方式的1倍,阀杆承受的轴向力较大,易弯曲。因此,此方式一般适用于小口径电动截止阀(DN50以下),而DN200以上的电动截止阀通常选用介质从上方流入的方式。

    密封方面,电动截止阀的密封面为阀芯的一个小梯形侧面,一旦阀芯脱落,相当于阀门关闭(在压差较大时,关闭效果可能不理想,但止逆效果良好)。电动闸阀则依靠阀芯闸板的侧面密封,密封效果不如电动截止阀,且阀芯脱落时不会产生电动截止阀那样的关闭效果。
