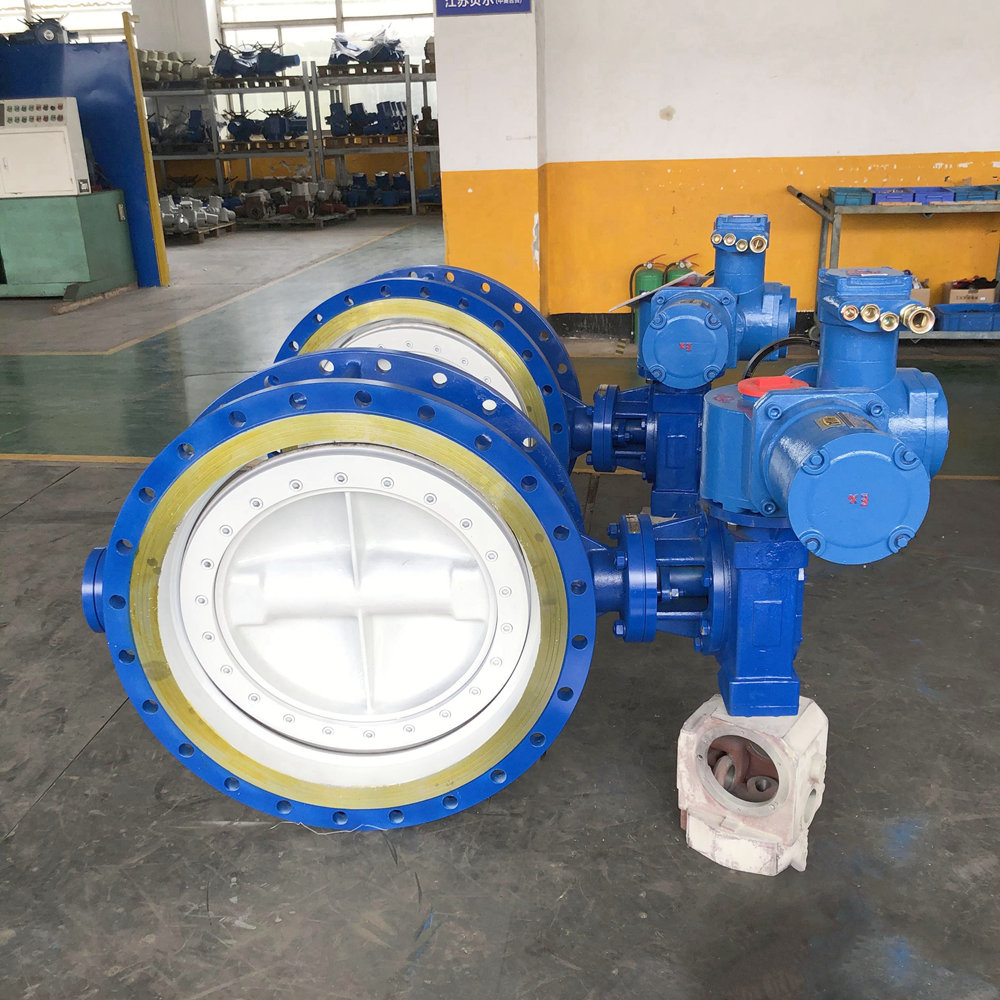

当前,电动蝶阀作为一种关键的管路系统通断及流量控制组件,在石油、化工、冶金、水电、煤矿等多个领域得到了广泛应用。在已公开的电动蝶阀技术中,其密封结构多采用橡胶、聚四氟乙烯等材料。然而,由于结构特征的局限性,这些电动蝶阀在耐高温、高压以及耐腐蚀、抗磨损的工业应用中存在不足。三偏心金属硬密封电动蝶阀,其阀体与阀座为连体结构,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定于阀板上,相较于传统电动蝶阀,该结构具有耐高温、操作轻便、启闭无摩擦等优势,并且在关闭时能通过传动机构力矩的增大来补偿密封,从而提升密封性能并延长使用寿命。旨在提供一种零泄漏、启闭灵活、使用寿命长、耐高温、高压、耐腐蚀、抗磨损且适用范围广的高性能三偏心双向硬密封电动蝶阀。
高性能三偏心双向硬密封电动蝶阀的特征在于:阀座密封圈由软性T形密封环两侧的多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;调节环压板之间装配有弹簧和调节螺栓。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。
采用软性T型两侧多层不锈钢片组成的密封圈,兼具金属硬密封和软密封的双重优点,无论在低温还是高温条件下,均能实现零渗漏的密封性能。
试验表明,在正流状态下(介质流动方向与蝶板转动方向相同),密封面的压力是由传动装置的力矩和介质压力对阀板的作用产生的。当正向介质压力增大时,阀板斜圆锥表面与阀座密封面的挤压越紧,密封效果越好。
在逆流状态下,阀板与阀座之间的密封依赖于驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,当阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力,起到自动补偿作用。因此,本实用新型与现有技术不同,不需在阀板上安装软硬多层密封圈,而是直接安装在阀体上,并在压板和阀座中间增设调节环,这是一种理想的双向硬密封方式。
