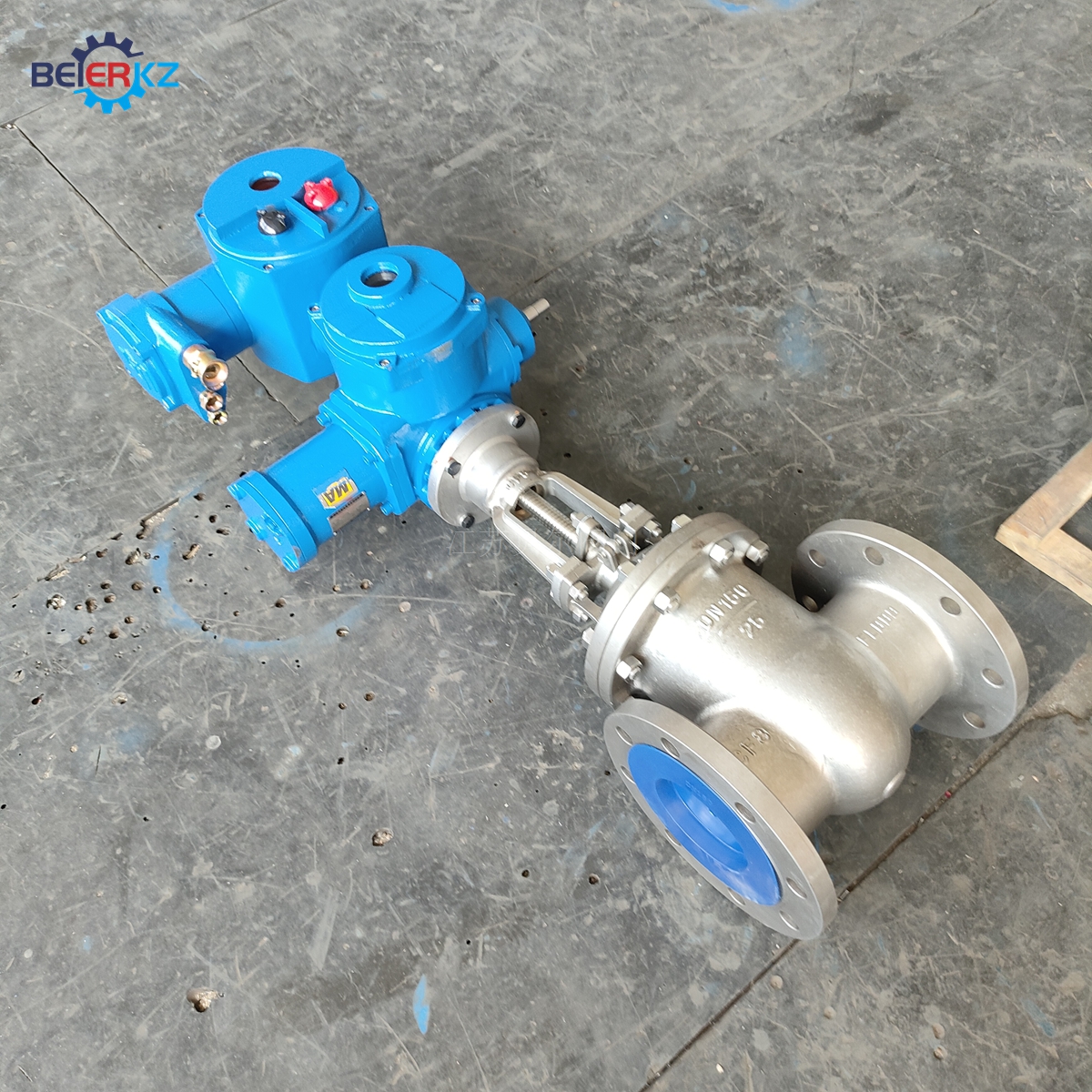

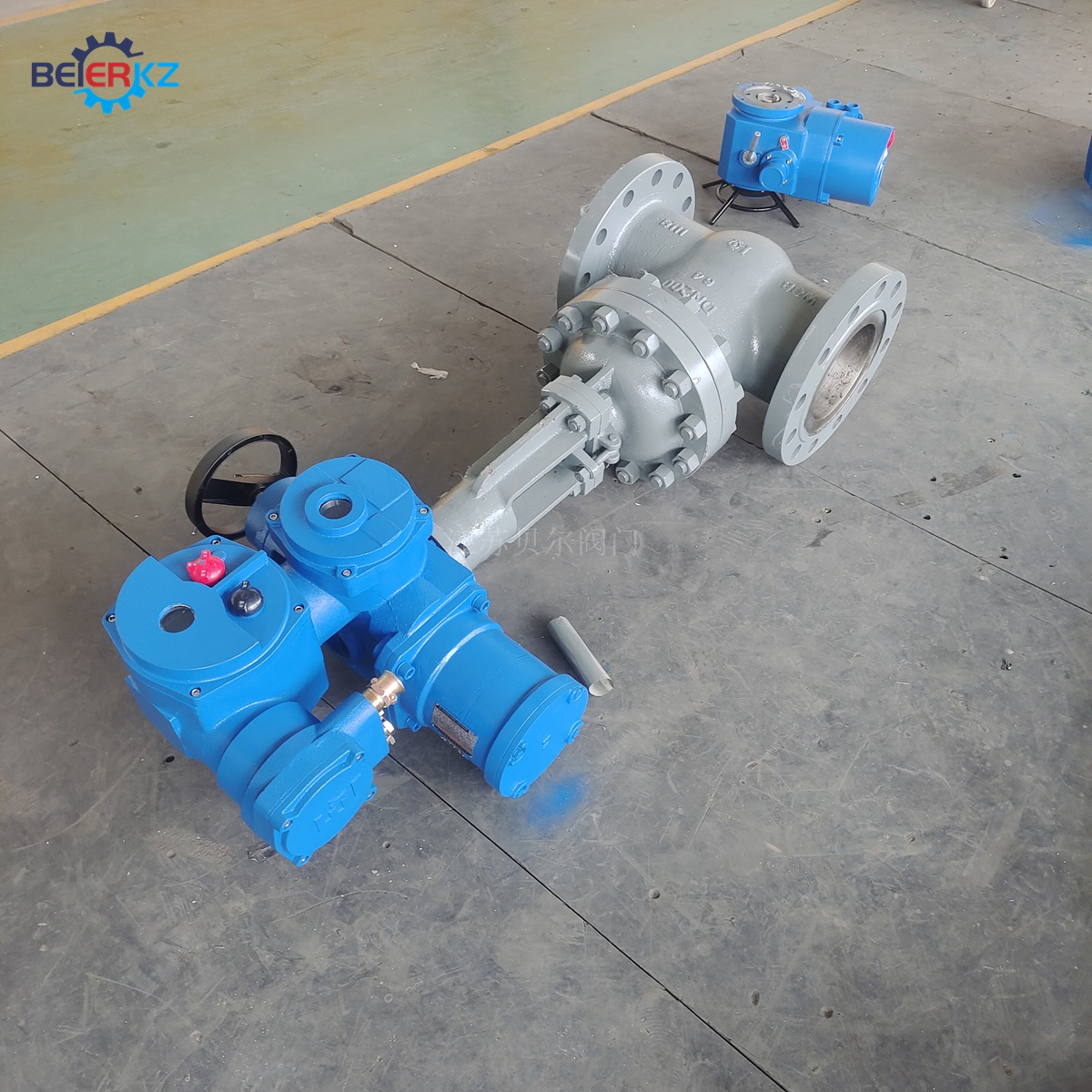

矿用一体式电动闸阀


矿用一体式电动闸阀MKZ941H-64C DN200设计标准

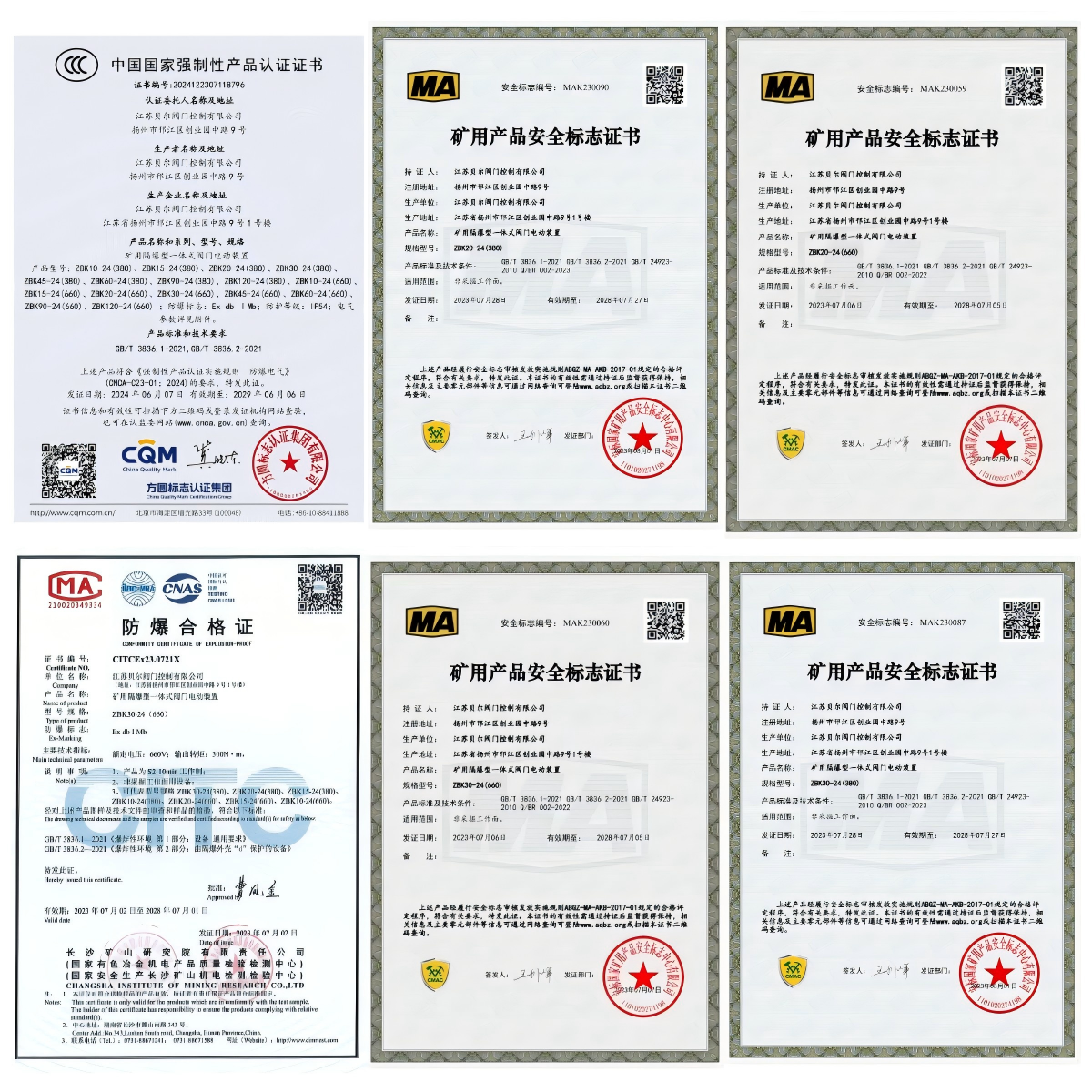

矿用一体式电动闸阀MKZ941H-64C DN200为I类隔爆,则性能符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》.GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的有关规定。电气性能方面遵守JB/T8529-1997《隔爆型阀门电动装置技术条件》和GB/T24922-2010《隔爆型阀门电动装置技术条件》,并经国家防爆电气产品质量监督检验测试中心检定,取得了全系列的防爆合格证,可广泛应用于煤矿井上,井下的管道阀控系统中。


矿用一体式电动闸阀MKZ941H-64C DN200技术条件

1额定电压:三相AC380VAC660V;

2额定频率:50Hz;

3控制电压:小于AC220VDC60V;

4环境温度:-20°C~+70°C;

5平均相对湿度:不大于9。%(+25°0);

6大气压力:80kPa~106kPa;

7无强烈震动和冲击,无破坏金属和绝缘材料的腐蚀性气体的地方;

8防护等级:IP65;

9工作制:短时10分钟。

10法兰连接标准:JB2920、GB12222、GB12223,ISO5211


矿用一体式电动闸阀MKZ941H-64C DN200注意事项:

1、安装前应将电动装置存放在清洁干燥的室内,若放在室外,应离地面一定高度,并应有防潮防雨措施。

2、本产品在与其他设备连接或检修时,严禁带电操作、开盖!

3、电缆和导线进入后,必须确保电气箱盖和电缆进出口处密封良好,否则潮气和雨水将进入电气箱内,造成零件锈蚀和电气控制失效。

4、手动操作前应将手轮(手柄)往电装方向推动,使手动轴被手动外壳上拉销卡住,若推不下去时需边推边转手轮(手柄),切换到位后即可手动操作。手轮旋向与输出轴旋向一致,通常顺时针为关阀,逆时针为开阀。电动时切记拉出拉环使手动轴弹出,否则手动联锁的作用下电动控制无法实行。

5、调试前,首先手动操作阀门,使之处于中间位置,接通电源后短时点动电动操作,检查输出轴的旋向与阀门的开、关方向是否一致,若相反则应调整相序,将电机的三相电源的任意两相对调。

6、由于专用电机为短时工作制,调试时连续试车时间不可太长。

7、拆卸重装(包括电气箱盖打开后重装)时,应注意检查密封件,发现损伤应及时更换,密封部位必须盖严并螺钉紧固到位。

8、对于不经常使用的阀门,应定期检查保养运行操作,建议每月运行一次,时间不超过10分钟。

9、电机电流值仅作参考,实际运行中要比该值大。因为对阀门和阀门电机来讲,是使用电机的过载能力,在阀门的开、关过程中均使用电机的固有特性(过载能力),电流偏大属于正常工作状态。



矿用一体式电动闸阀

江苏贝尔阀门控制有限公公司生产的矿用一体式电动闸阀MKZ941H-64C DN200为I类隔爆,则性能符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》.GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的有关规定。并经国家防爆电气产品质量监督检验测试中心检定,取得了全系列的防爆合格证,可广泛应用于煤矿井上,井下的管道阀控系统中。
中国城建

中英合资,实力保障

中国城建

工厂直销,拒绝差价

中国城建

严格品控,质量保证

中国城建

老牌企业,经验丰富

中国城建

资质丰富,助您投标

中国城建

及时响应,售后无忧

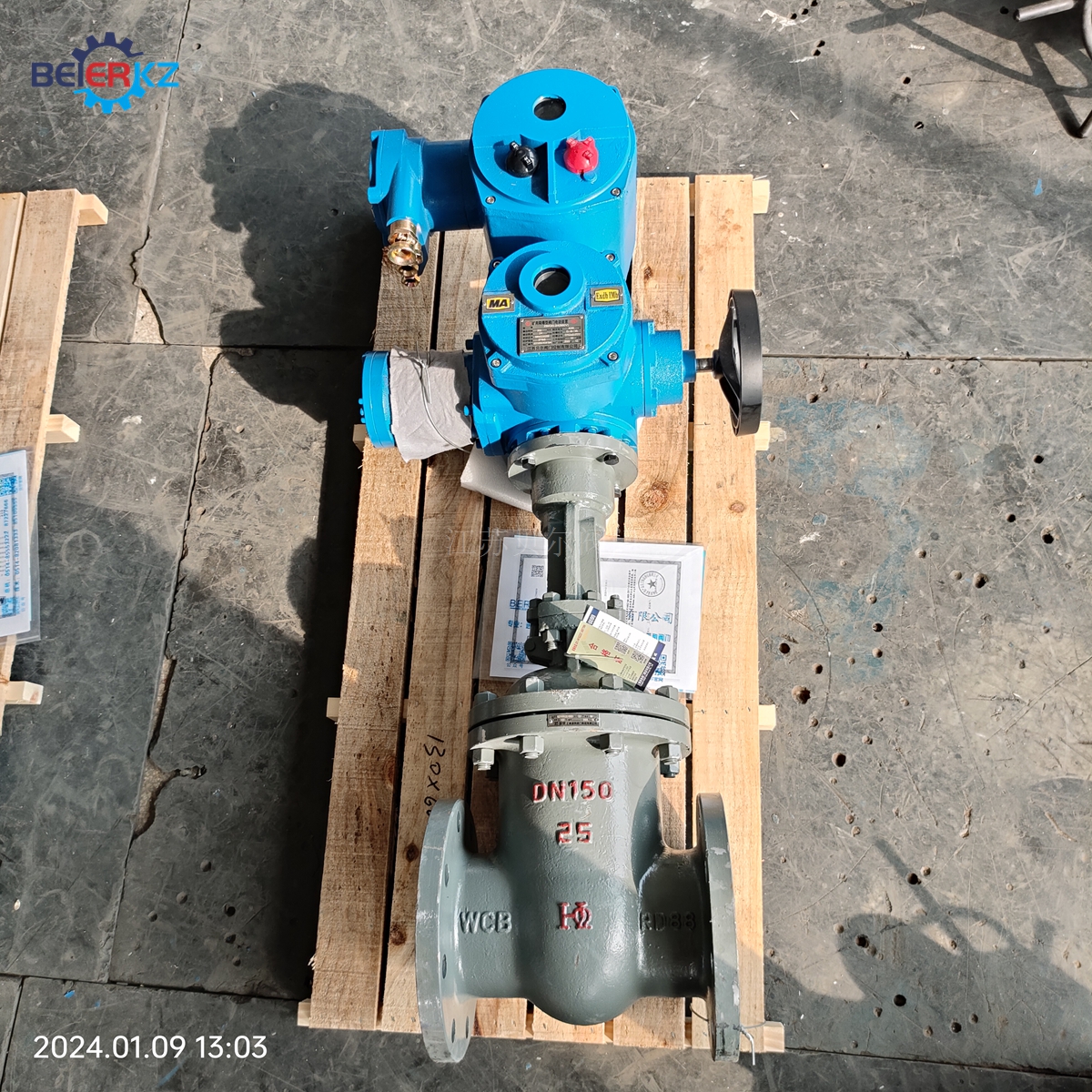

型号: MZ941H-25C DN150
电源电压: AC380V/660V
防爆等级: ExdImb
品牌: 江苏贝尔
公称压力: PN25
公称通径: DN150
连接方式: 法兰式
适用介质: 水、蒸汽、油品、天然气、瓦斯等
配件: 矿用隔爆型阀门电动装置
