矿用一体式电动对夹蝶阀
矿用一体式电动对夹蝶阀
  • 矿用一体式电动对夹蝶阀


一、矿用一体式电动对夹蝶阀介绍:

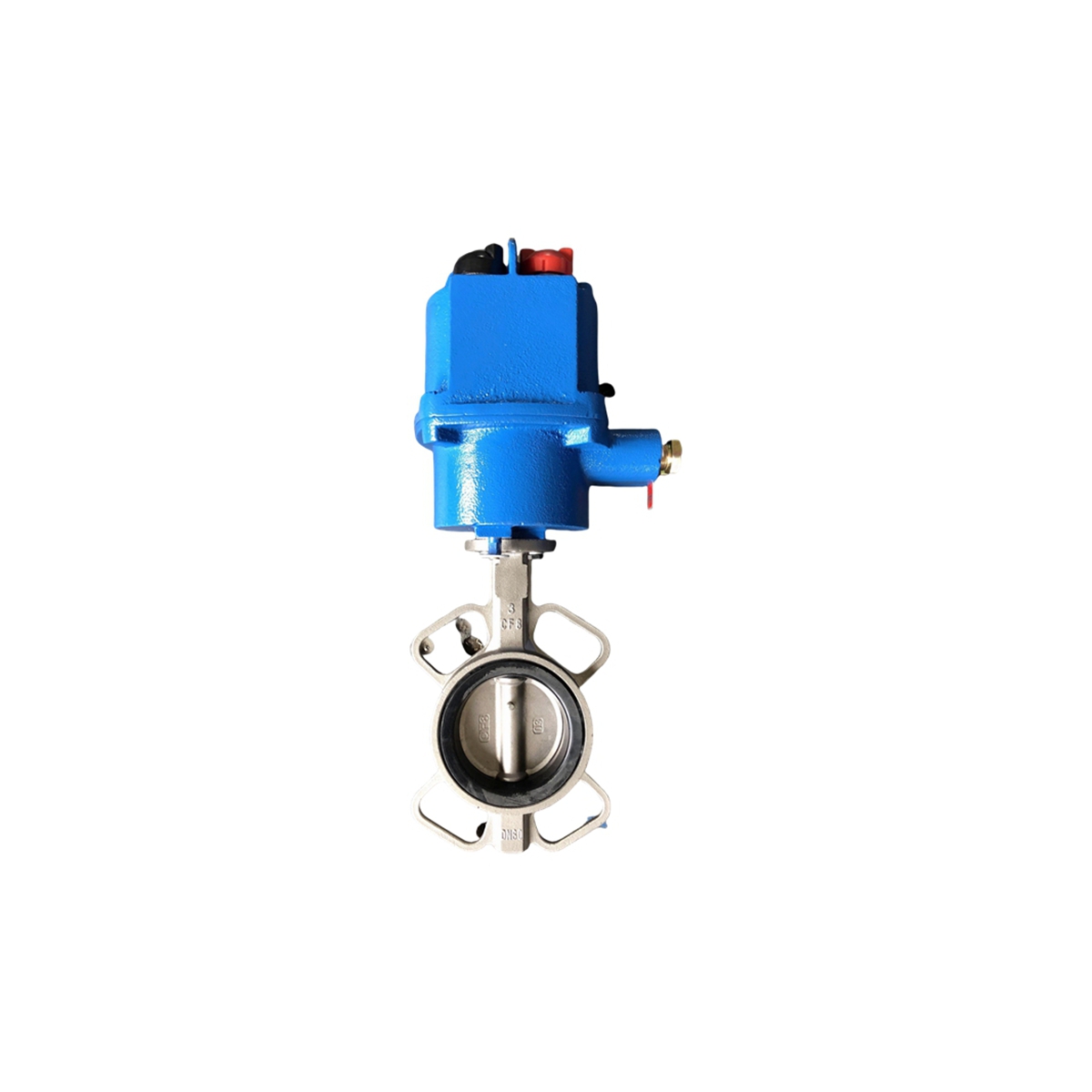

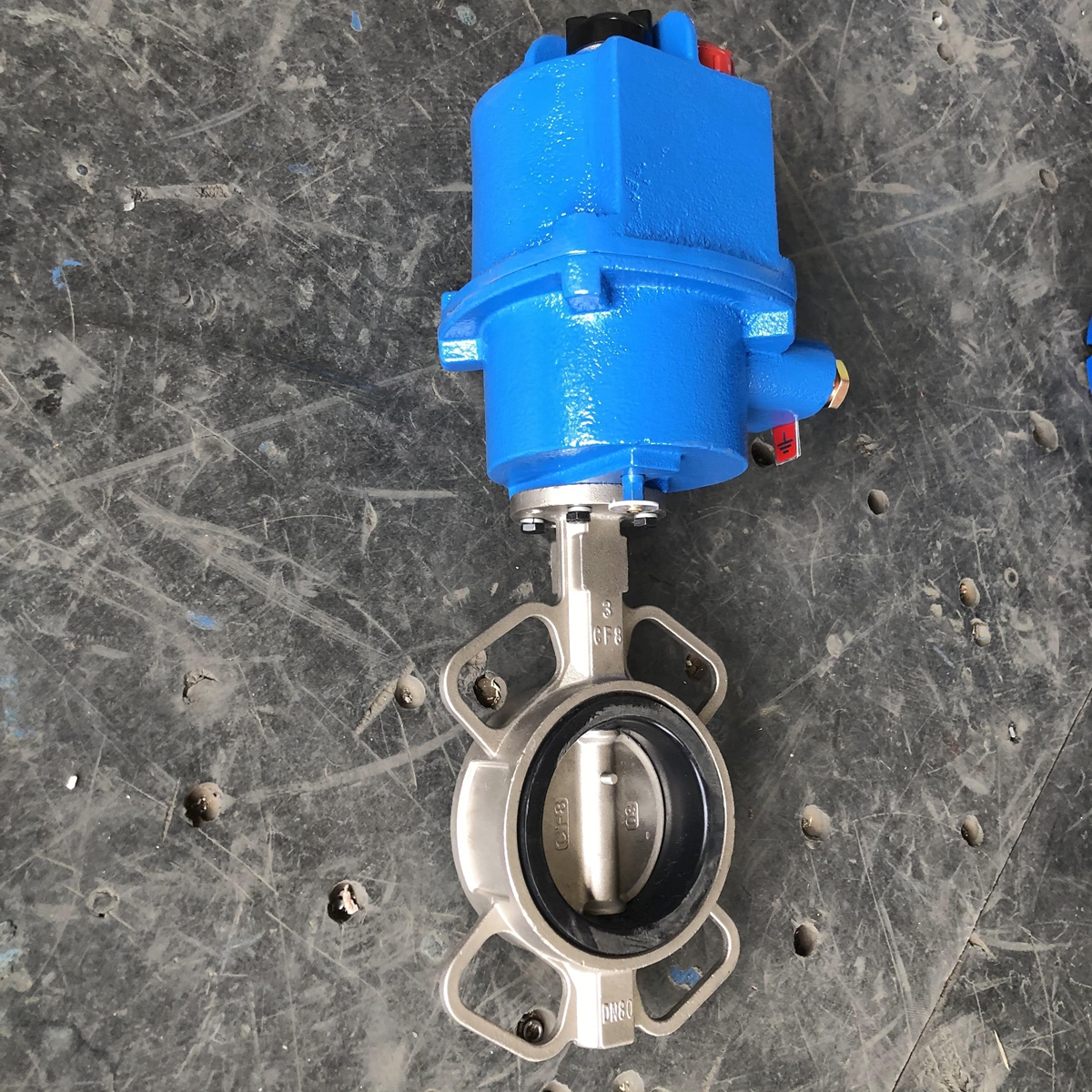

矿用一体式电动对夹蝶阀由QMB9-0.6G(127)矿用隔爆型小型阀门电动装置与对夹式蝶阀组合而成,是针对煤矿使用条件而专门设计和制造的。适用于对球阀、蝶阀等阀门的控制与高压小口径专用阀门配套后适用于煤矿消防、降尘、井下中央水泵房射流泵和真空泵的自动化控制。QMB型阀门电动装置体积小、重量轻可与DCS系统衔接以实现自动化控制。

矿用一体式电动对夹蝶阀的性能不仅符合本公司企业标准Q/3204CN003-2011((QMB矿用隔爆型小型阀门电动装置技术条件》的规定而且符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、GB3836.2-2010《爆炸性环境第2部分:由隔爆型“d”保护的设备》的规定。防爆标志为ExdlMb也可用于ExdII防爆场合。QMB系列阀门电动装置按控制方式分为:开关型和调节型


二、矿用一体式电动对夹蝶阀特点:

1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便

2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。

衬胶蝶阀工作原理:电动衬胶蝶阀由电动机带动驱动执行机构,使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。
3、煤矿瓦斯管道专用矿用电动蝶阀碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。


三、矿用一体式电动对夹蝶阀主要技术参数:

DN公称通径

DN1200~DN50

Mpa公称压力

0.6

1.0

1.6

2.5

Mpa强度试验

0.9

1.5

2.4

3.75

Mpa密封试验

0.66

1.1

1.76

2.75

适用温度

℃650~℃40-:不锈钢℃425~℃29-:碳钢

适用介质

水、空气、天然气、油品及弱腐蚀性流体

驱动方式

蜗轮传动、电动、气动、液动



四、矿用一体式电动对夹蝶阀的存储方法:

1该产品应存放在干燥通风的室内,不得露天存放;密封圈不应与油性物质接触,以免老化。

2存放与运输:

A、通径两端用闷盖,予以防尘、防锈,保持通道清洁。

B、电动蝶阀的两端加工表面应清除污垢,并涂以防锈剂。

3存放期超过18个月的电动蝶阀,在安装使用前应重新试验,以确保结构及功能的完整性。

4电动蝶阀放置时,应保证电动装置不受挤压和接线端子受破坏,并防止接触腐蚀物质。搬运时应小心轻放,以免损坏电气元件和机械零件





矿用一体式电动对夹蝶阀

江苏贝尔阀门控制有限公司生产的矿用一体式电动对夹蝶阀由QMB9-0.6G(127)矿用隔爆型小型阀门电动装置与对夹式蝶阀组合而成,是针对煤矿使用条件而专门设计和制造的。适用于对球阀、蝶阀等阀门的控制,与高压小口径专用阀门配套后,适用于煤矿消防、降尘、井下中央水泵房射流泵和真空泵的自动化控制。
中国城建

中英合资,实力保障

中国城建

工厂直销,拒绝差价

中国城建

严格品控,质量保证

中国城建

老牌企业,经验丰富

中国城建

资质丰富,助您投标

中国城建

及时响应,售后无忧

型号: MD971X-10 DN150
电源电压: AC127V
防爆等级: ExdIMb
品牌: 江苏贝尔
公称压力: PN10
公称通径: DN150
连接方式: 对夹式
适用介质:
配件: QMB9-0.6G
