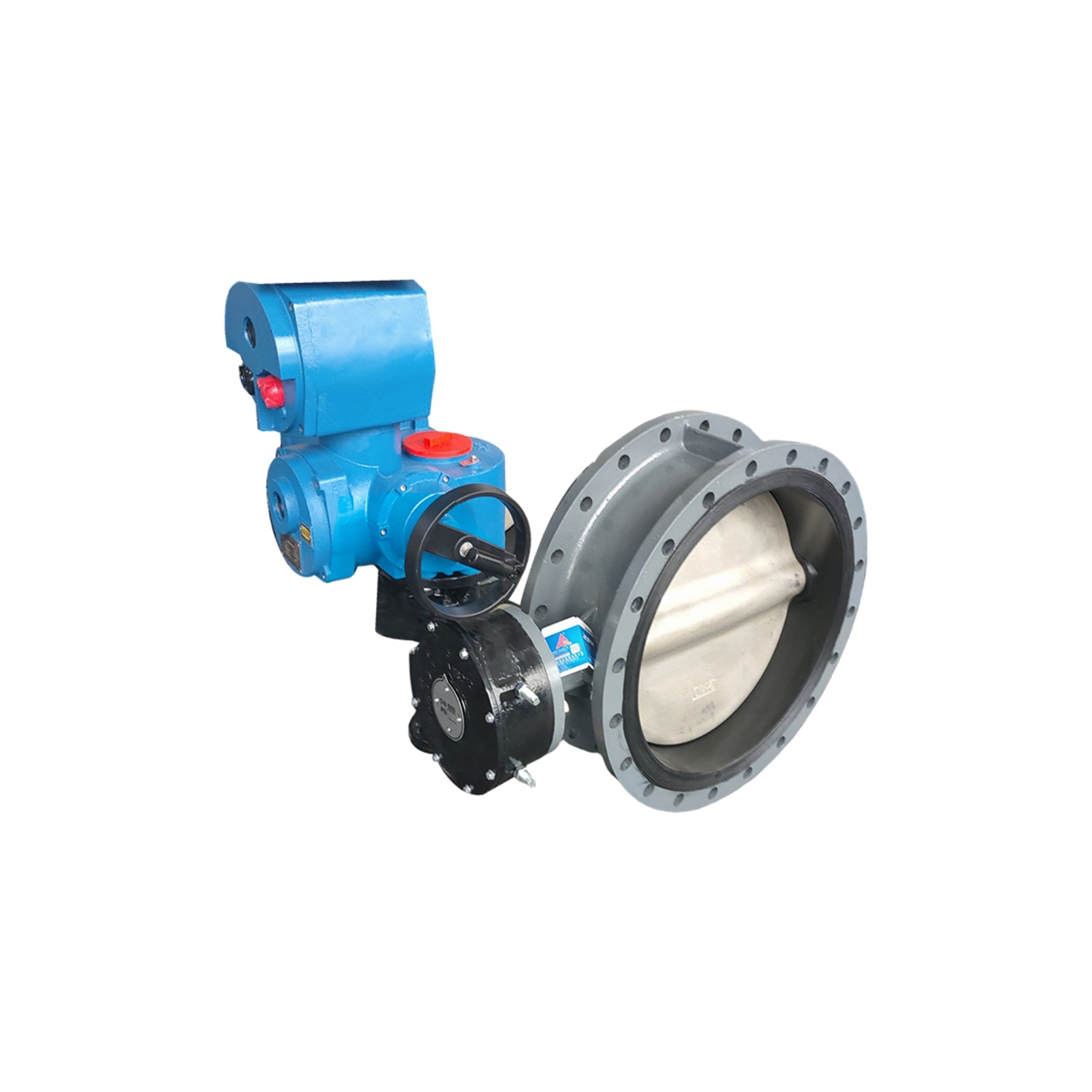

矿用隔爆兼本安型电动蝶阀简介：

矿用隔爆兼本安型电动蝶阀MDS941X-10  DN600是由矿用隔爆型一体式阀门电动装置ZJK45-24(380)和蝶阀组合而成的，具有对气体介质的密封性强，流体阻力和启闭力矩小，双向密封无安装方向要求，使用寿命长。用于瓦斯泵房无人值班的全自动控制，可与PLC集控系统衔接。矿用隔爆兼本安型电动蝶阀可直接通过按钮对阀门进行参数设定、开阀、关阀、停止等操作，并可根据DCS系统的输入信号，对管道介质的流量和压力进行调节控制等功能；结构紧凑、体积小、性能可靠稳定，需取得以下产品认证：MA(矿用产品安全标志认证);ExdIMb(矿用产品防爆合格认证)。

矿用隔爆兼本安型电动蝶阀参数：

额定压力：≥1.0MPa

壳体强度：≥1.6MPa

密封性能：1.2MPa(液体)、0.6MPa(气体)

适用介质：瓦斯、水、蒸汽、油品等介质

阀体及阀板材料：球墨铸铁

阀杆材料：201不锈钢材

密封圈：三元乙丙橡胶

填料：柔性石墨

额定工作电压：380VAC/660VAC±10%额定电源频率：50Hz±1%

谐波含量：≤5%

控制电压：AC/DC:24V、36V最大信号电流：36mA(输出)

信号输入阻抗：≤1500信号输出阻抗：≤7000

控制电流：≤15A

信号电平：5V、24V防爆标志：ExdIMb

防护等级：不低于IP67使用环境温：-20～+60℃

使用大气压力：80～106kPa

平均相对湿度：≤95%(25℃)

工作制：S2-10min

安装类别：I类

污染等级：3级

定位精度：≤±1%

控制信号：开关型接受无源干触点、有源24V等：调节型接受DC4~20mA模拟量控制。

安装条件和周围介质：含有瓦斯、煤尘等爆炸性混合物，但无破坏绝缘性气体环境(采掘工作面除外)

矿用隔爆兼本安型电动蝶阀功能：

1.具有将机械传动、电工电子、微电子、信息、传感器、接口、信号变换等功能的高度集成电路。

2.集成电路采用32位嵌入式大容量芯片作为核心控制器，采用惯性自适的步进控制策略有效解决电机的惯性问题，实现准确定位，提高控制精度。

3.行程和参数可通过人机交互界面对行程参数设定。

4.矿用隔爆型一体式阀门电动装置上具有按键操作装置，能直接控制电动装置动作，包括开阀、关阀、参数设置等。

5.能通过人机交互界面显示运行状态信息。

6.具有不少于4路开关量和1路模拟量(4～20mA)状态信号输出，并保留通信控制接口(标准ModbusRTU协议)。

7.具有遥控功能，可有通过遥控器对阀门电动装置进行开、关控制，通过遥控器进行参数设定和调试。

8.具有阀位采集功能，采用“磁感绝对位置编码器”全行程具有24位(262144个码值)分辨率(实际分辩率小于2°)14具有控制与设定功能。

(1)具备电源相序自适功能；

(2)远方和就地可切换功能，就地操作控制部分须有保护措施。

(3)具备就地手动、遥控的控制与设定功能。

(4)具备紧急操作功能。紧急位置可设定。

9.具备参数组态显示功能，状态信号参数能进行配置；就地和远方控制方式能进行设定。

10.具备反馈信号功能，矿用隔爆型一体式阀门电动装置提供给控制系统的触点信号或模拟量信号，可实时反馈电动装置的工作状态和故障报警。

11.具备故障自诊断和保护功能，控制单元内部集成故障检测和自保护单元，运行中出现各种异常情况，自行诊断并进行报警和保护，包括以下功能：

(1)位置故障功能：检测当前位置是否处于设定行程范围内，可进入行程设置菜单重新设置程。

(2)缺相报警功能：检测到电源缺相，将无法启动电机；

(3)过力矩报警功能：蝶阀开、关过程中，承受转矩值超过额定值，停止电机转动并报警；

(4)电机过热报警功能：电机温度过高，停止电机转动并报警，温度恢复后报警自动消除；

(5)行程故障报警功能：电装无法识别编码器数据，停止电机转动并报警；

(6)丢信报警功能：调节型电装接收的4mA-20mA控制电流信号丢失，停止电机转动；

(7)欠压报警功能：源电压低于标准电压15%,无法启动电机并报警；

(8)堵转报警功能：蝶阀在开、关过程中未检测到编码器值有变化时，停止电机转动；

(9)漏电报警功能：电机漏电，无法启动并报警；

(10)过载报警功能：蝶阀在开、关过程中，电流超过额定电流，停止电机转动并报警；

(11)短路报警功能：蝶阀在开、关过程中，出现电机短路，停止电机转动并报警。
