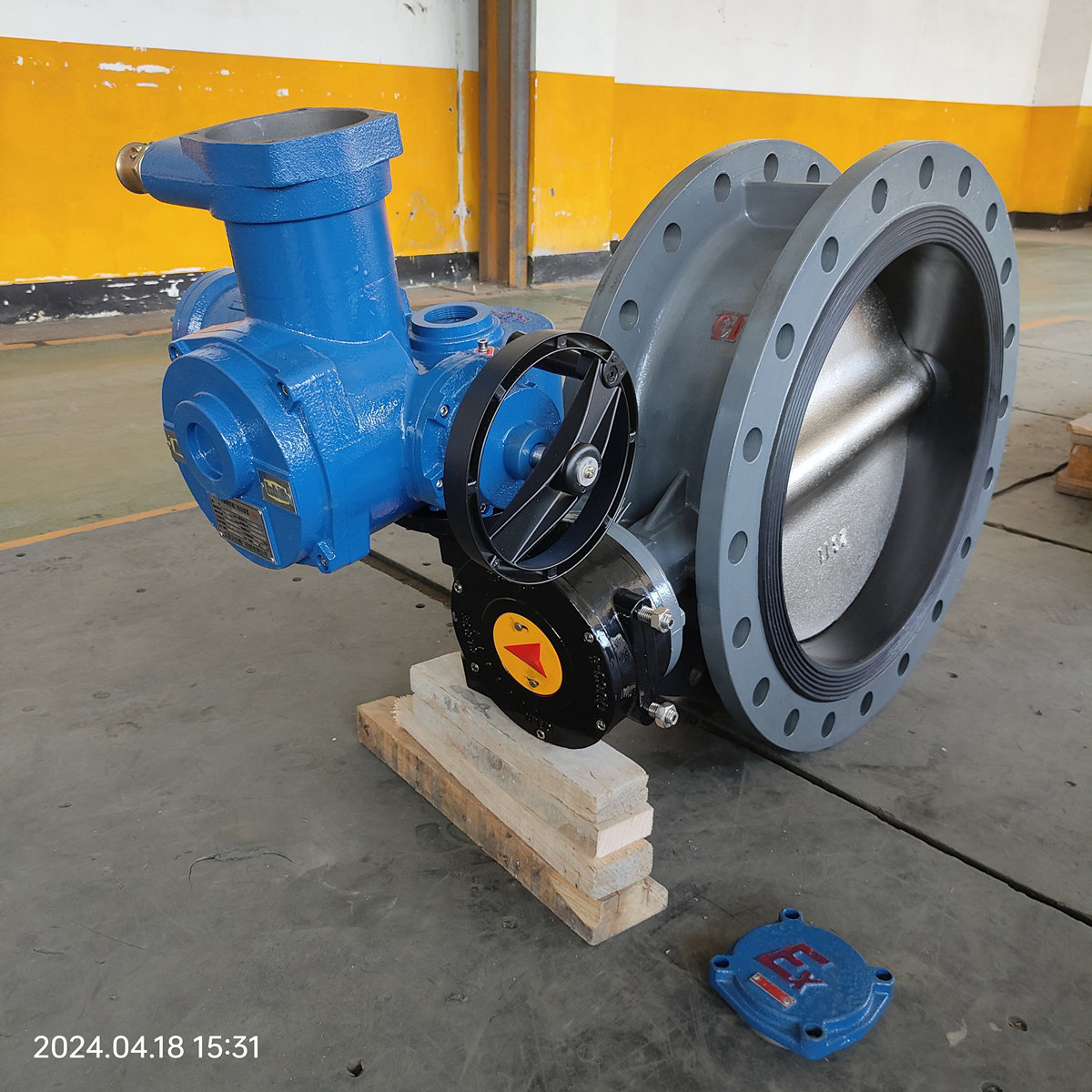

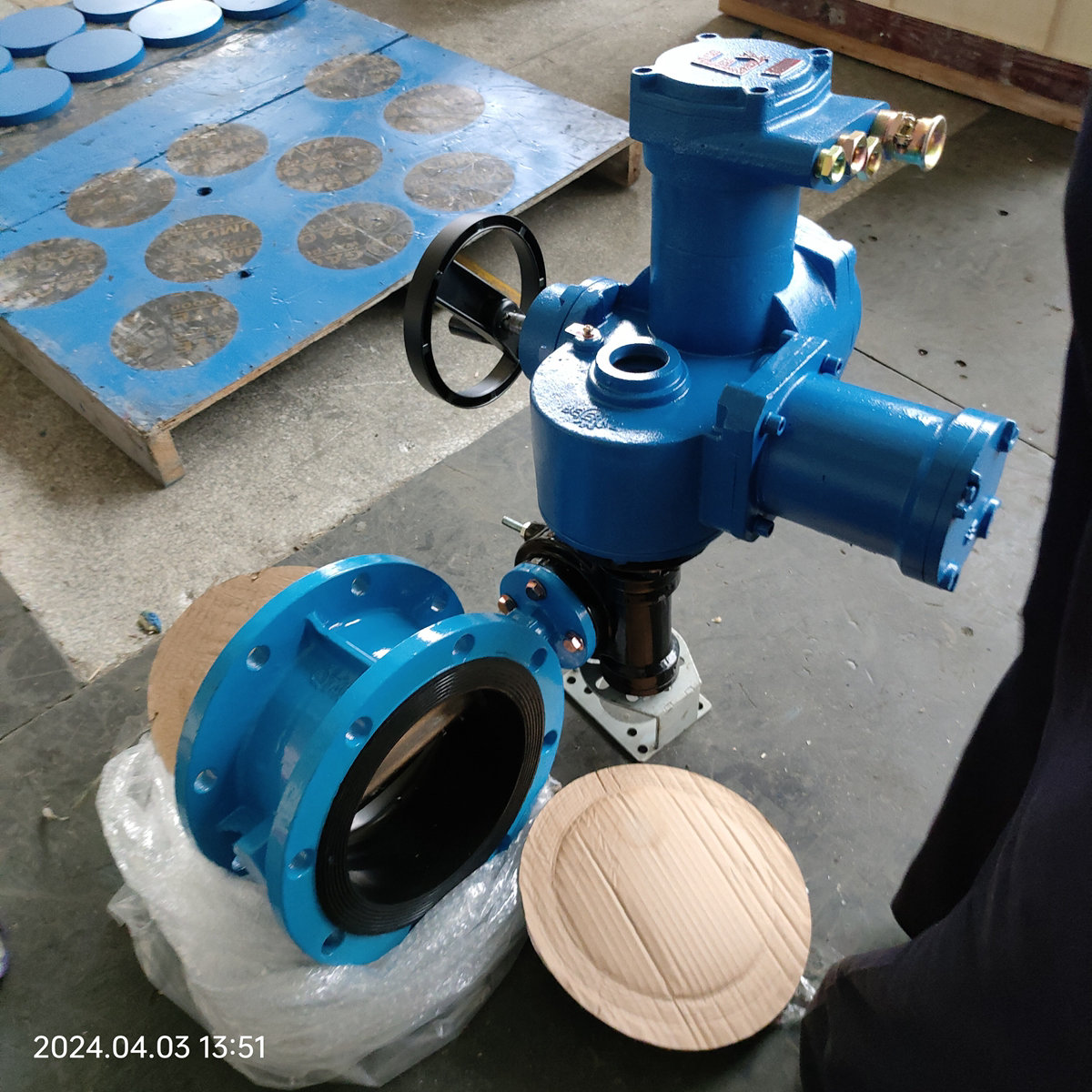

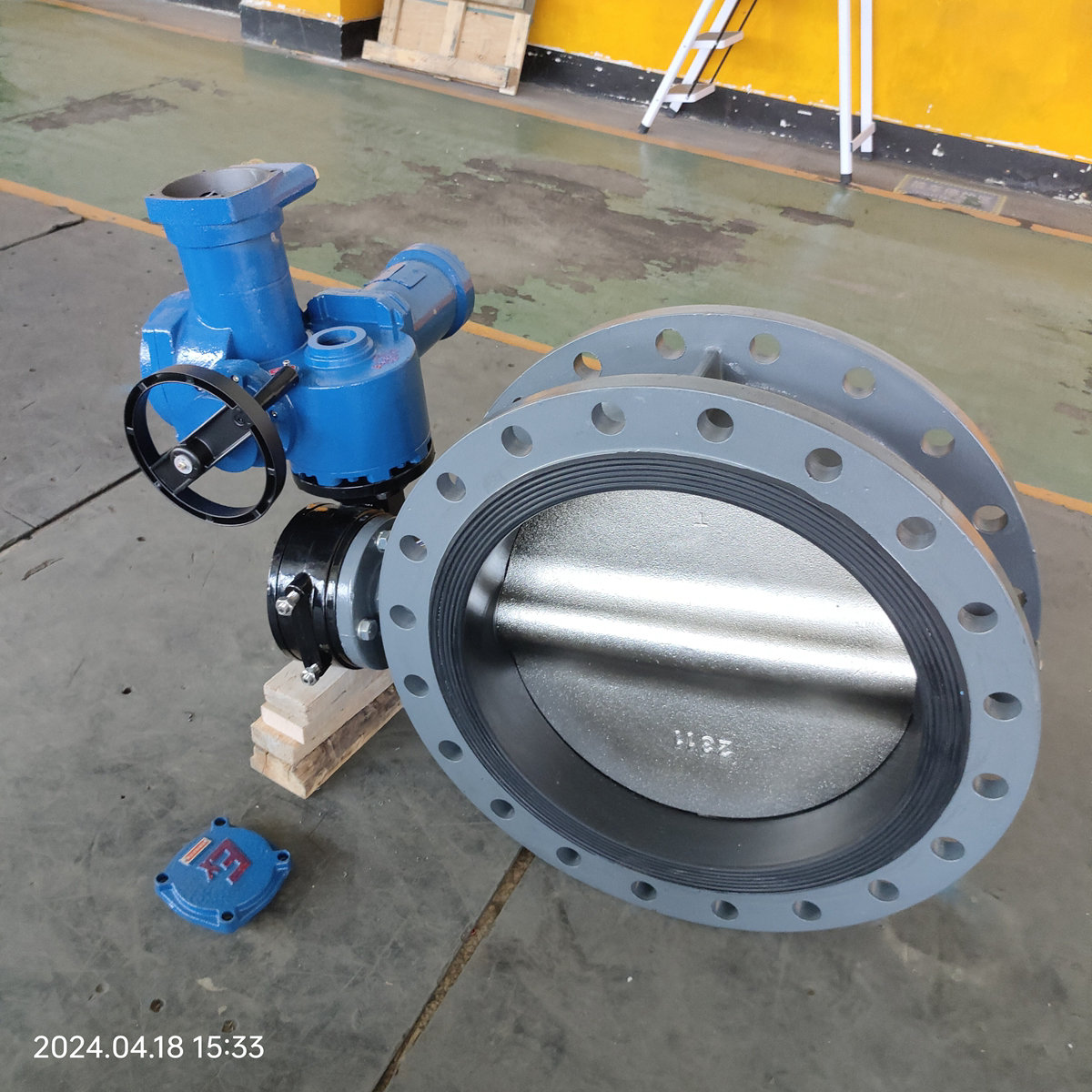

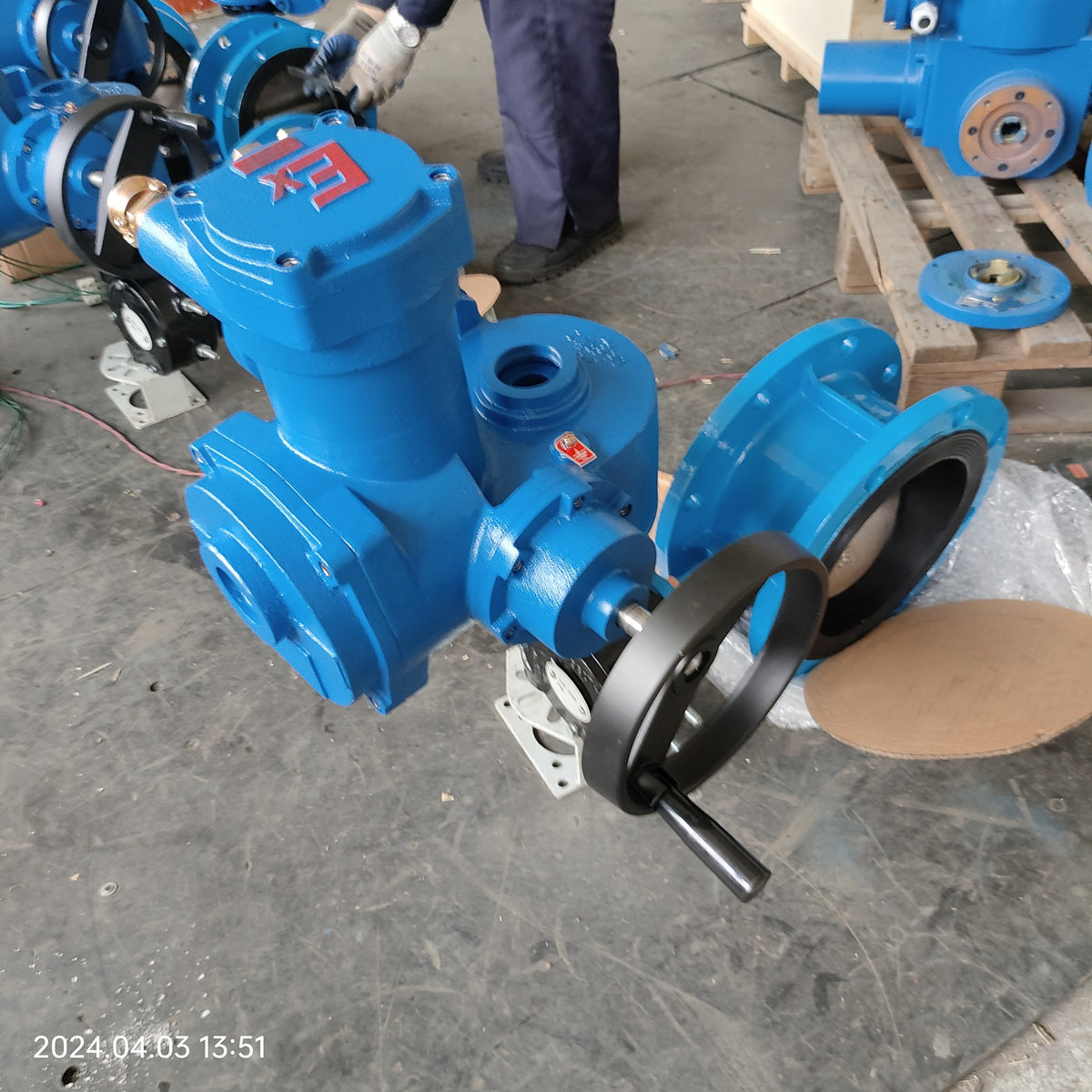

矿用隔爆型电动蝶阀


矿用隔爆型电动蝶阀D941X-10 DN500设计标准:

矿用隔爆型电动蝶阀D941X-10 DN500很简单地与阀门装配起来配套自动控制使用,适用于控制阀门的开启关闭,现场控制或远程开关控制、调节控制、总线控制等,是阀门、风门集控和自动控制必不可少的驱动装置。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等优良特点,在煤矿、化工、石油石化、电力、钢铁、冶金水处理、造纸等行业中得到广泛好评和应用。

矿用隔爆型电动蝶阀D941X-10 DN500为I类隔爆,则性能符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》.GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的有关规定。电气性能方面遵守JB/T8529-1997《隔爆型阀门电动装置技术条件》和GB/T24922-2010《隔爆型阀门电动装置技术条件》,并经国家防爆电气产品质量监督检验测试中心检定,取得了全系列的防爆合格证,可广泛应用于煤矿井上,井下的管道阀控系统中。


矿用隔爆型电动蝶阀D941X-10 DN500技术条件:

1、额定电压:三相AC380V或AC660V;

2、额定频率:50Hz;

3、控制电压:小于AC220V或DC60V;

4、环境温度:-20°C~+70°C;

5、平均相对湿度:不大于9。%(+25°0);

6、大气压力:80kPa~106kPa;

7、无强烈震动和冲击,无破坏金属和绝缘材料的腐蚀性气体的地方;

8、防护等级:IP65;

9、工作制:短时10分钟。

10、法兰连接标准:JB2920、GB12222、GB12223,ISO5211。


矿用隔爆型电动蝶阀D941X-10 DN500的试验与调整
1、本产品无论是手动、气动、液动、电动各部件在出厂前均经严格调试,用户在复检密封性能时,应将进出口两侧均匀固定,关闭碟阀,对进口侧施压,在出口侧观察有无泄露现象,在管道进行强度实验前,应将碟板打开,防止损坏密封副。
2、本产品出厂前虽经严格检查和实验,但也存在个别产品在运输途中自动螺钉变位,需重新调整、气动、液动等,请阅配套驱动装置使用说明书。
3、(电动传动碟阀)出厂时已将控制机构的启、闭行程调好。为防止电源接通是方向搞错,用户在第一次接通电源后,先启开手动至半开位置,在按电动开关检查指示盘方向与阀门闭方向一致即可。


矿用隔爆型电动蝶阀D943F-10C DN500的使用维护注意事项:

1、煤矿井下瓦斯防爆矿用电动蝶阀的开度与流量之间的关系,基本上呈线性比例变化。如果用于控制流量,其流量特性与配管的流阻也有密切关系,如两条管道安装阀门口径、形式等全相同,而管道损失系数不同,阀门的流量差别也会很大。

2、如果阀门处于节流幅度较大状态,阀板的背面容易发生气蚀,有损坏阀门的可能,一般均在15°外使用。

3、煤矿井下瓦斯防爆矿用电动蝶阀处于中开度时,阀体与蝶板前端形成的开口形状以阀轴为中心,两侧形成完成不同的状态,一侧的蝶板前端顺流水方向而动,另一侧逆流水方向而动,因此,一侧阀体与阀板形成似喷嘴形开口,另一侧类似节流孔形开口,喷嘴侧比节流侧流速快的多,而节流侧阀门下面会产生负压,往往会出现橡胶密封件脱落。

4、蝶阀操作力矩,因开度及阀门启闭方向不同其值各异,卧式蝶阀,特别是大口径阀,由于水深,阀轴上、下水头差所产生的力矩也不容忽视。另外,阀门进口侧装置弯头时,形成偏流,力矩会有增加。阀门处于中间开度时,由于水流动力矩起作用,操作机构需要自锁。




矿用隔爆型电动蝶阀

江苏贝尔阀门控制有限公司生产的矿用隔爆型电动蝶阀D941X-10 DN500很简单地与矿用隔爆型阀门电动装置装配起来配套自动控制使用,适用于控制阀门的开启关闭,现场控制或远程开关控制、调节控制、总线控制等,是阀门、风门集控和自动控制必不可少的驱动装置。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等优良特点,在煤矿、化工、石油石化、电力、钢铁、冶金水处理、造纸等行业中得到广泛好评和应用。
中国城建

中英合资,实力保障

中国城建

工厂直销,拒绝差价

中国城建

严格品控,质量保证

中国城建

老牌企业,经验丰富

中国城建

资质丰富,助您投标

中国城建

及时响应,售后无忧

型号: D941X-10 DN500
电源电压: AC380/660V
防爆等级: ExdImb
品牌: 江苏贝尔
公称压力: PN10
公称通径: DN10-DN1200
连接方式: 法兰
适用介质:
配件: 矿用隔爆型一体式阀门电动装置
