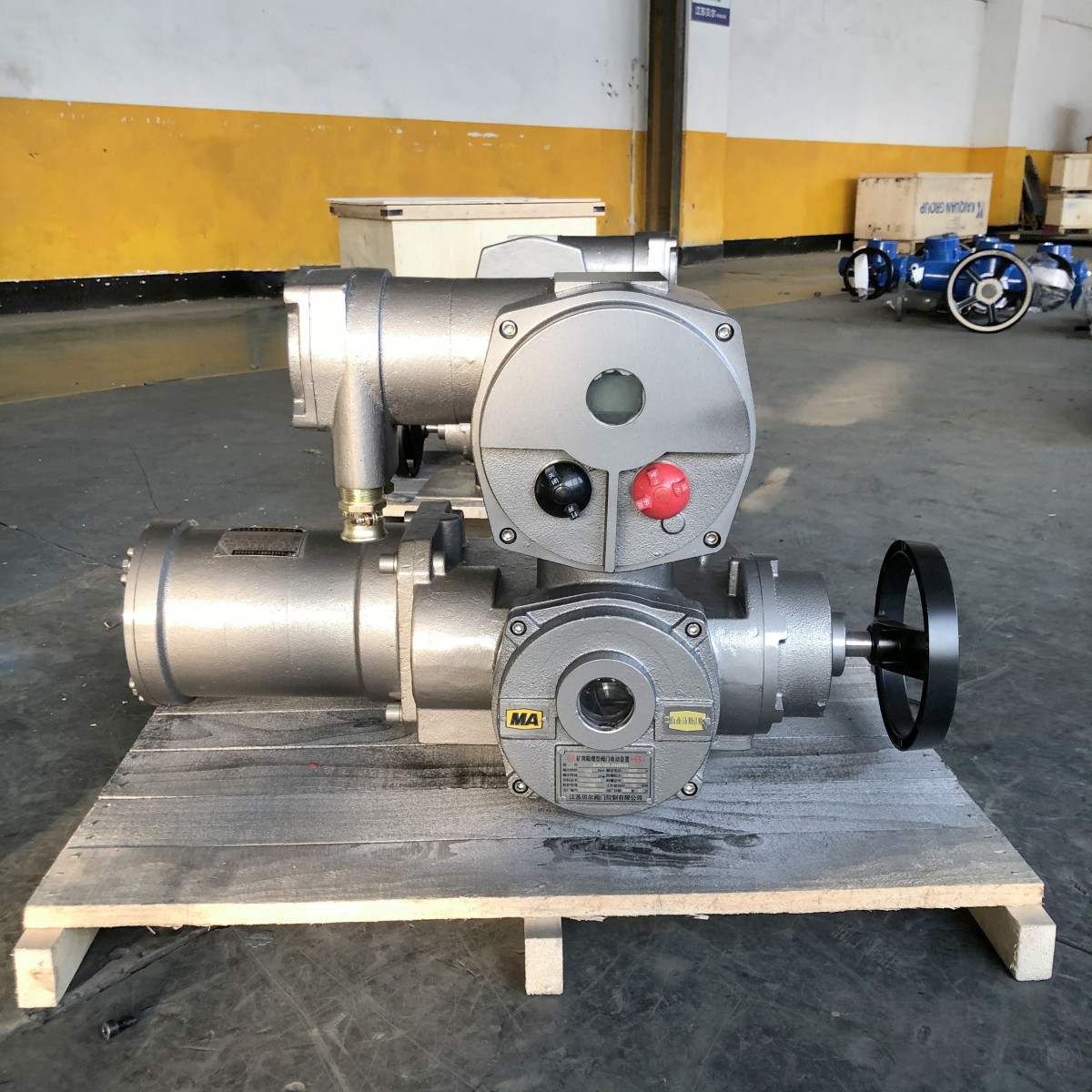

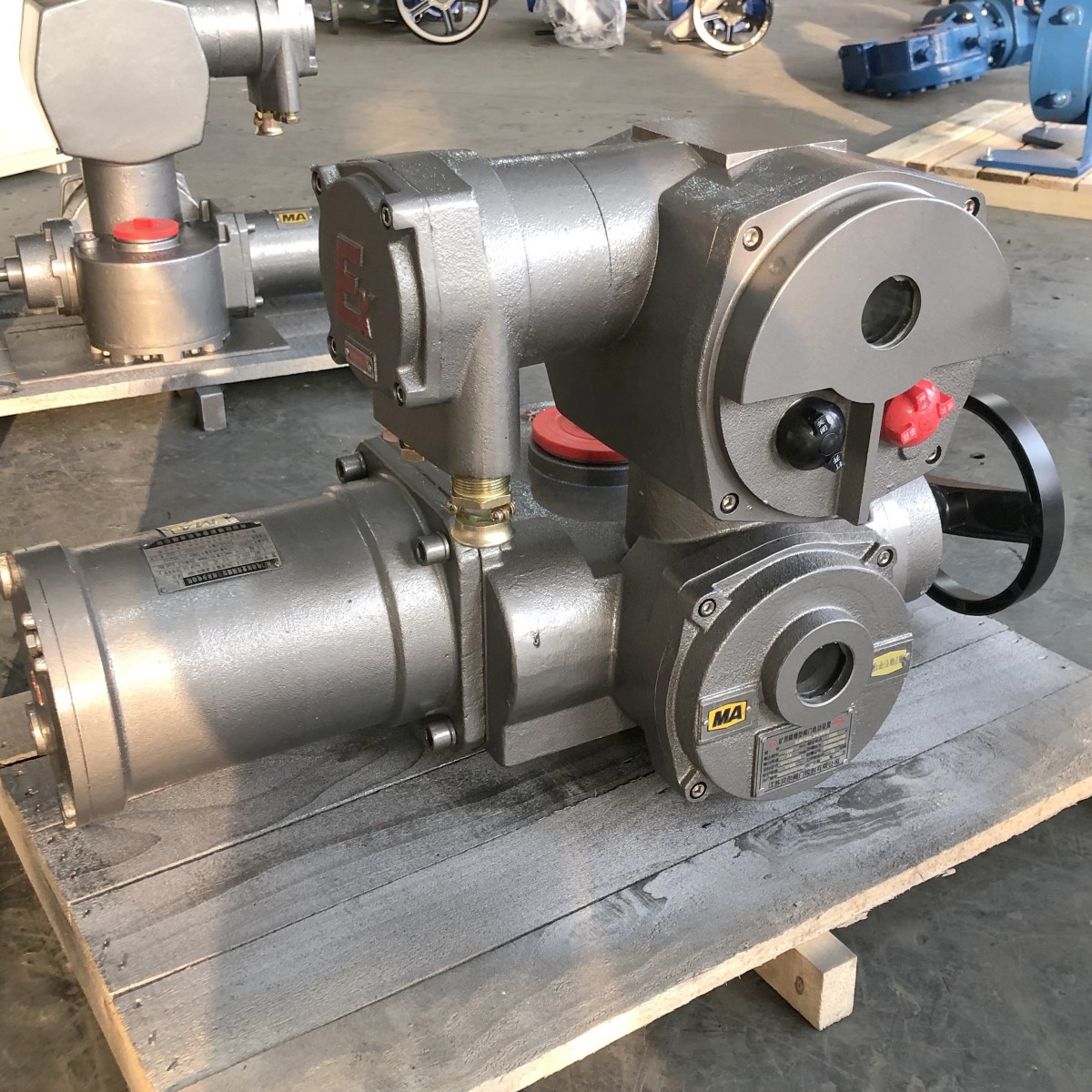

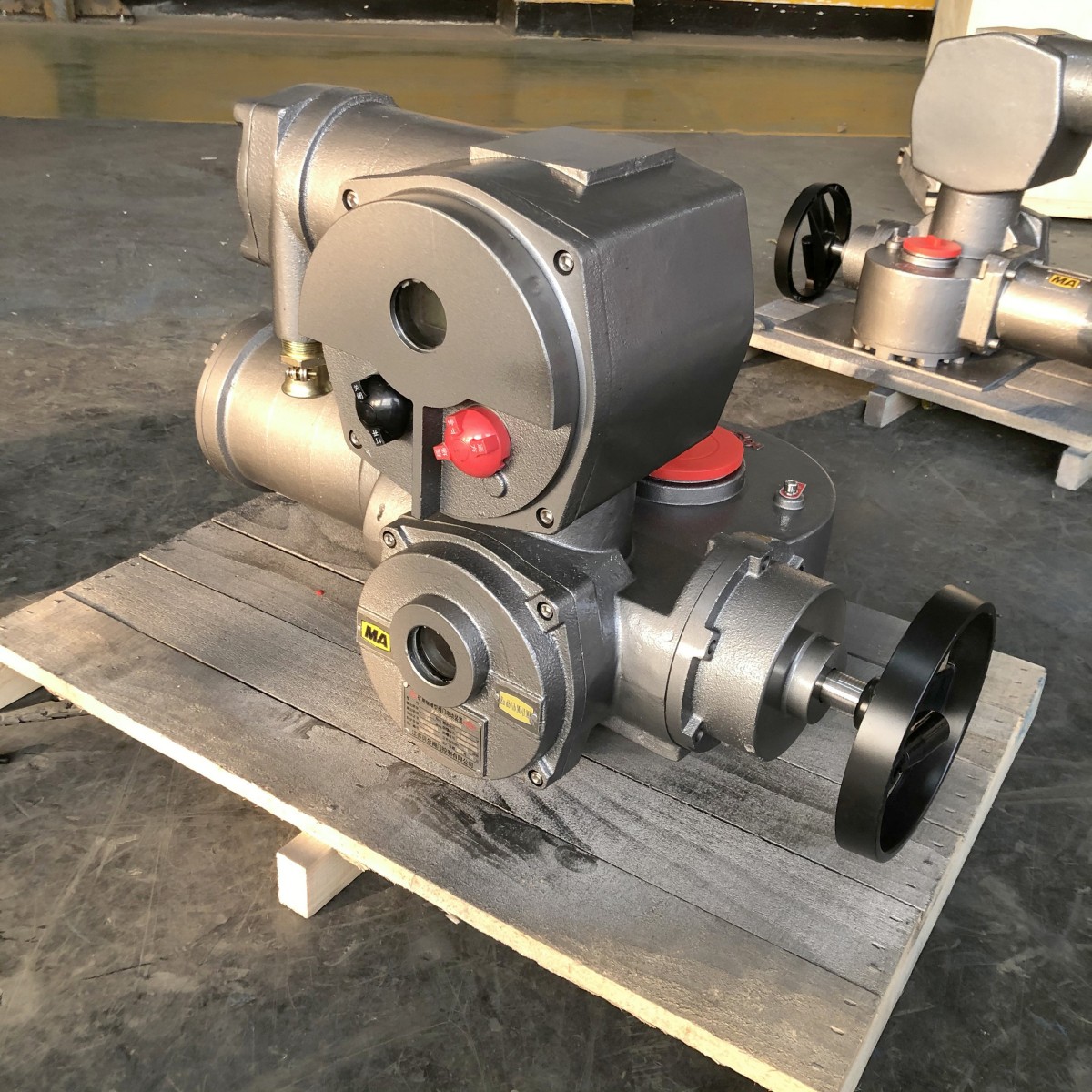

矿用隔爆兼本质一体式阀门电动装置简介:
矿用隔爆兼本质一体式阀门电动装置主要适用于启闭件做直线运动的阀门配套使用,如闸阀、截止阀、隔膜阀、闸门、水闸阀等,用于对阀门的开启、关闭、调节(配上专用阀门隔爆控制箱),是阀门实现远控、集控和自控必不可少的驱动装置。具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。本产品的性能符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2-2010(爆炸性气体环境用电气设备第2部分:隔爆型“d”》、GB3836.3-2010《爆炸性气体环境用电气设备第3部分:增安型“e”(idtIEC60079-7:1990)》及GB/T24922-2010《隔爆型阀门电动装置技术条件》的规定,本产品经国家防爆电气产品质量监督检验测试中心检定,取得了全系列的防爆合格证,可广泛应用于大多爆炸性气体环境中。
矿用隔爆兼本质一体式阀门电动装置电气技术要求:
1、额定电压:三相AC380V或AC660V;
2、额定频率:50Hz;
3、控制电压:小于AC220V或DC60V;
4、环境温度:-20°C~+70°C;
5、平均相对湿度:不大于9。%(+25°0);
6、大气压力:80kPa~106kPa;
7、无强烈震动和冲击,无破坏金属和绝缘材料的腐蚀性气体的地方;
8、防护等级:IP65;
9、工作制:短时10分钟。
10、法兰连接标准:JB2920、GB12222、GB12223,ISO5211。
矿用隔爆兼本质一体式阀门电动装置基本性能参数表:
规格型号 | 额定三相电压(V) | 输出额定转矩 (N•m) | 最大阀杆直径 (mm) | 手动 速比 | 输出转速 (r/min) | 电机功率 (kW) | 输出轴最大 转圈数 | 参考重量 (kg) |
ZJK10 | AC380/660 | 100 | 28 | 32:1 | 24 | 0.25 | 150 | 50 |
ZJK15 | AC380/660 | 150 | 28 | 32:1 | 24 | 0.37 | 150 | 50 |
ZJK20 | AC380/660 | 200 | 40 | 32:1 | 18 | 0.37 | 150 | 53 |
ZJK30 | AC380/660 | 300 | 40 | 32:1 | 18 | 0.55 | 150 | 53 |
ZJK45 | AC380/660 | 450 | 48 | 25:1 | 24 | 1.1 | 150 | 85 |
ZJK60 | AC380/660 | 600 | 48 | 25:1 | 24 | 1.5 | 150 | 95 |
ZJK90 | AC380/660 | 900 | 60 | 25:1 | 24 | 2.2 | 150 | 112 |
ZJK120 | AC380/660 | 1200 | 60 | 25:1 | 24 | 3 | 150 | 112 |
矿用隔爆兼本质一体式阀门电动装置工作制及电气保护要求:
1开关型:短时工作制,额定工作时间10分钟;
2调节型:周期性断续工作制,最小负载持续率10%
3手—电动切换机构:为半自动切换,手动时需扳动手柄切换,手动状态转变为电动时则自动运行。它由手柄、切换件、直立杆、离合器、压簧等组成。需手轮操作时,将手柄向手动方向推动,切换件使离合器抬高,并压迫压簧。当手柄推到一定位置时,离合器即脱离蜗轮而与手轮啮合,同时直立杆在扭簧作用下直立于蜗轮端面,支撑住离合器不致下落,切换完成即可放开手柄,使用手轮进行操作。而需电动操作时,电动机将带动蜗轮转动,支承于蜗轮端面的直立杆即倒下,在压簧作用下离合器迅速向蜗轮方向移动,并与蜗轮啮合,同时与手轮脱开,自动实现手动到电动状态的转换。执行机构应包括电机、减速机构、阀位传感器、扭矩传感器、手轮、手轮自动断开装置以及安全平稳运行所需的其它部件,为提高执行机构的传动效率和使用寿命,机械传动部分采用,蜗轮蜗杆传动设计。
4电动执行机构为开关量和模拟量自动切换有开关量信号就自动开关量控制,有模拟量控制信号就模拟量控制,带阀位反馈。具有6组反馈可以编辑功能。
5矿用隔爆型阀门电动装置保护功能:
转矩保护,阀位限位保护,自动相序调整,瞬时反转保护,电源缺相保护,堵转保护,过热保护等
6矿用隔爆兼本质一体式阀门电动装置的阀位指示应为连续指示,递增量为0.1%。阀位检测应采用非接触式绝对编码器,即使在无任何电源的情况下,转动了手轮使得阀位改变,再次供电后阀位也应完全正确,不需要重新设定行程。
7自带相序鉴别保护单元,可自动识别、调整三相电源的相序,从而正确执行对阀门的开、关控制,无需用户每次上电都必须核对相序,调整电动装置电机接线;自带漏电保护单元,在出现电机绝缘等级下降时,及时保护,避免出现危险。自带过力矩保护,当阀门出现卡死等情况时,过力矩动作保护,避免发生阀门损坏。自带过载保护、欠压保护等单元,避免烧毁电机。具有短路、断相、过载、欠压、过力矩、信号丢失、转向错误、等多种保护功能,并可提供远方/就地两种选择。欠压,过压保护值为额定电压的0-15%可调。
8输入/输出信号均经光电隔离,抗干扰能力较强。
9开阀、关阀、电子互锁加机械互锁,可靠保证开向、关向交流接触器不能同时吸合。
10开度指示机构:具有现场开度指示,与阀门的工作行程严格保持同步。输入齿轮由计数器个位齿轮带动,经减速束后,指示盘随阀门的开关过程同时转动,以指示阀门的开关量,电位器轴和指示盘同步转动,供远传开度指示用。移动转圈数调整齿轮可以改变转圈数。开度指示机构内设一微动开关和凸轮,当电动装置运转时,旋转凸轮周期性地也使微动开关动作,其频率为输出轴转动一圈动作一次或二次,可供闪光信号等使用。
11手动-自动转换操作系统:阀门装置具有就地/远控操作机构,在就地位置上,可在电动装置上就地按钮控制,在远控位置,可在远程完成阀门操作;可以实现现场自动控制、现场手动控制;现场自动控制可以实现现场开阀、关阀功能和开到位、关到位、阀门开度、故障报警、事故跳闸、电源指示等功能。
12其组成部件为:专用电机、减速机构、手轮、行程检测单元、转矩检测单元、非侵入式就地控制单元等。
13矿用隔爆兼本质一体式阀门电动装置由三相异步电动机驱动,即具有高的起动转矩倍数,低的起动电流倍数和小的转动惯量.执行机构输出轴的转动通过增速机构传至齿轮计数装置以实现阀位和力矩的控制。电动执行器可输出信号:开到位、关到位、远控/现场状态、故障、漏电闭锁,开过转矩,关过转矩等,常开点与常闭点可通过执行器参数设定组态完成,适用于不同控制系统要求。
