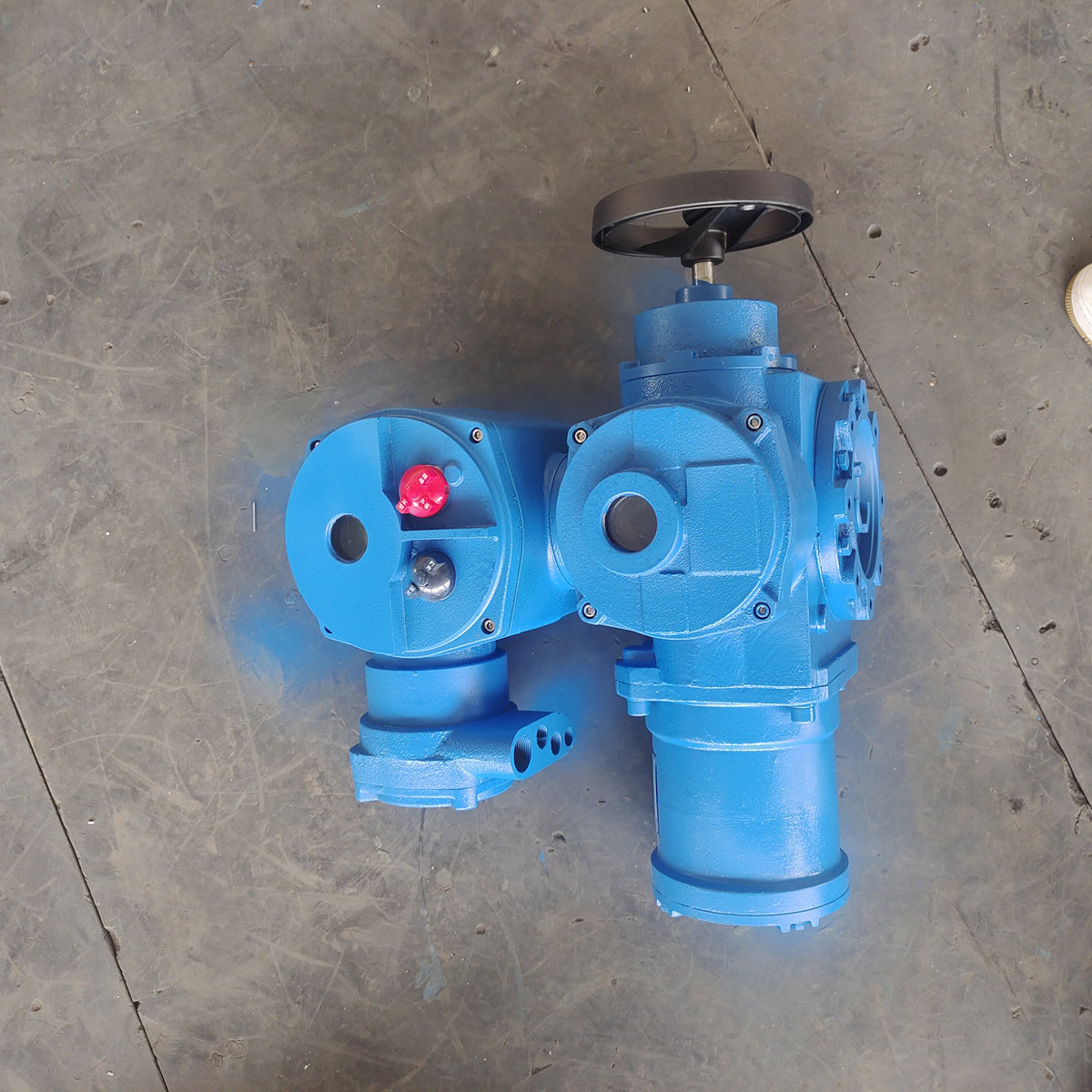

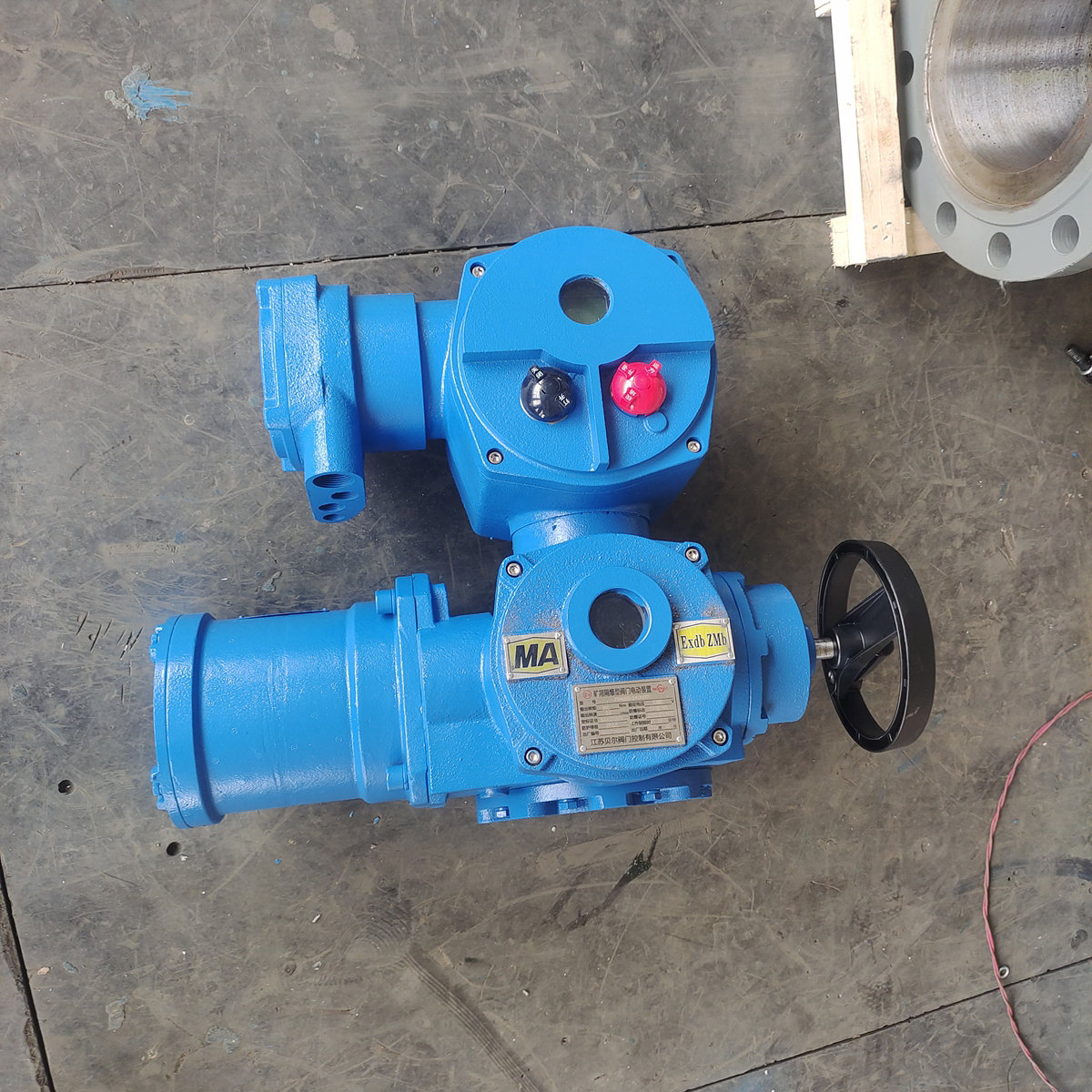

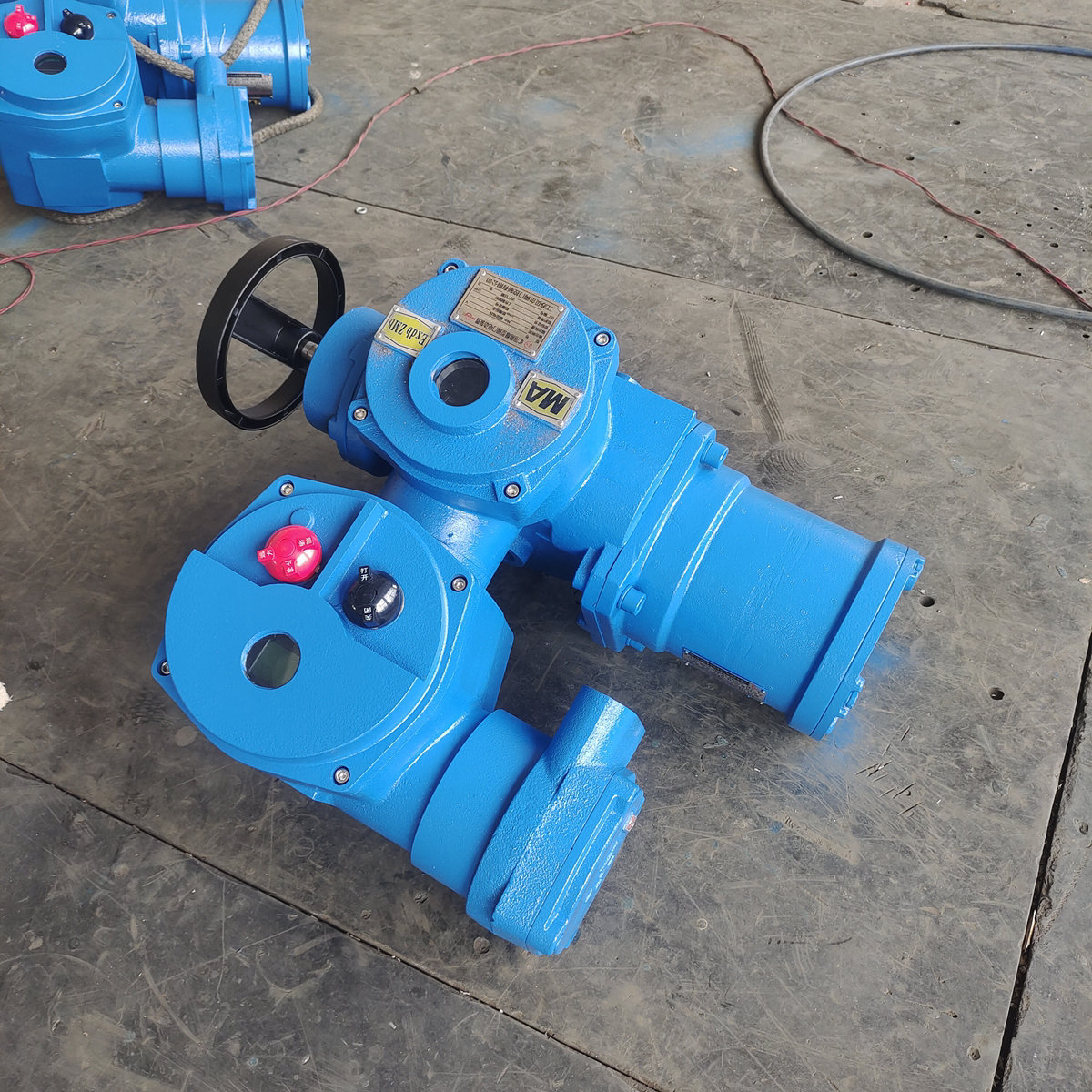

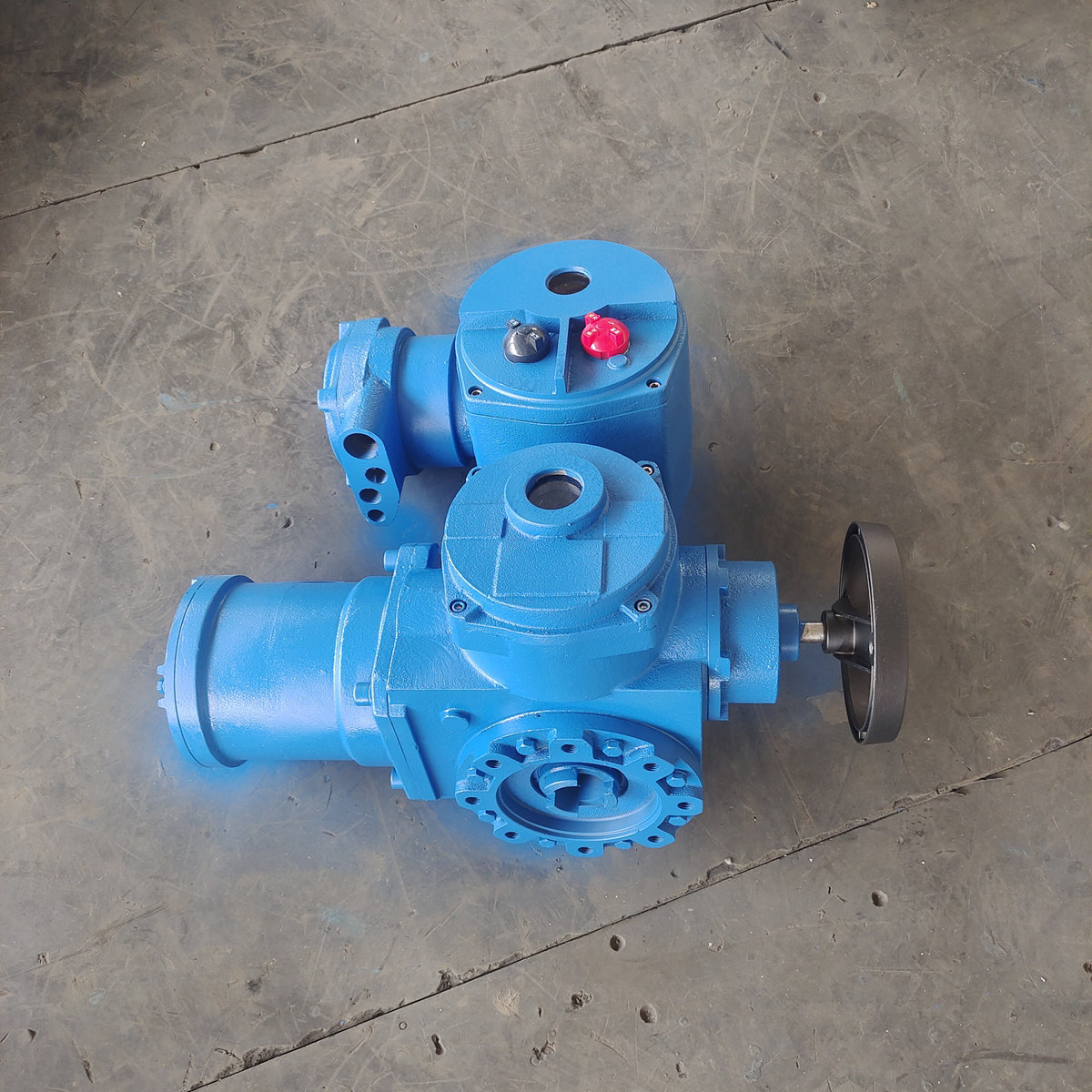

矿用隔爆型一体式阀门电动装置


矿用隔爆型一体式阀门电动装置简介:

矿用隔爆型一体式阀门电动装置为I类隔爆,则性能符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》.GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的有关规定。电气性能方面遵守JB/T8529-1997《隔爆型阀门电动装置技术条件》和GB/T24922-2010《隔爆型阀门电动装置技术条件》,并经国家防爆电气产品质量监督检验测试中心检定,取得了全系列的防爆合格证,可广泛应用于煤矿井上,井下的管道阀控系统中。


矿用隔爆型一体式阀门电动装置电气技术要求:

1、电动机:选用矿用隔爆型三相异步电动机。

2、矩控制机构:当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐,曲拐通过撞块带动支架产生角位移;当输出轴上的转矩增大到整定转矩时,则支架产生的位移量使力矩开关动作,从而切断电机电源,电动机停转;以此实现对电动装置输出转矩的控制,达到保护电动阀门的目的。

3、减速器:由一对直齿轮和蜗轮副两级传动组成;电动机的动力经减速机构传递给输出轴。

4、电动控制的要求:电源电压:380v;控制电压:24V、36V

5、额定电源频率:50Hz

6、电机功率:和阀门大小配套,配套煤安防爆电机。

7、电机绝缘等级:F

8、信号输入阻抗:≤150Ω信号输出阻抗:≤700Ω

9、防爆标志:ExdIMb

10、防护等级:不低于IP55


矿用隔爆型一体式阀门电动装置基本性能参数表

规格型号

额定三相电压(V)

输出额定转矩

(N•m)

最大阀杆直径

(mm)

手动

速比

输出转速

(r/min)

电机功率

(kW)

输出轴最大

转圈数

参考重量

(kg)

ZBK10

AC380/660

100

28

32:1

24

0.25

150

50

ZBK15

AC380/660

150

28

32:1

24

0.37

150

50

ZBK20

AC380/660

200

40

32:1

18

0.37

150

53

ZBK30

AC380/660

300

40

32:1

18

0.55

150

53

ZBK45

AC380/660

450

48

25:1

24

1.1

150

85

ZBK60

AC380/660

600

48

25:1

24

1.5

150

95

ZBK90

AC380/660

900

60

25:1

24

2.2

150

112

ZBK120

AC380/660

1200

60

25:1

24

3

150

112


矿用隔爆型一体式阀门电动装置安装注意事项:

1、安装前应将电动装置存放在清洁干燥的室内,若放在室外,应离地面一定高度,并应有防潮防雨措施。

2、矿用隔爆型一体式阀门电动装置在与其他设备连接或检修时,严禁带电操作、开盖!

3、电缆和导线进入后,必须确保电气箱盖和电缆进出口处密封良好,否则潮气和雨水将进入电气箱内,造成零件锈蚀和电气控制失效。

4、手动操作前应将手轮(手柄)往电装方向推动,使手动轴被手动外壳上拉销卡住,若推不下去时需边推边转手轮(手柄),切换到位后即可手动操作。手轮旋向与输出轴旋向一致,通常顺时针为关阀,逆时针为开阀。电动时切记拉出拉环使手动轴弹出,否则手动联锁的作用下电动控制无法实行。

5、调试前,首先手动操作阀门,使之处于中间位置,接通电源后短时点动电动操作,检查输出轴的旋向与阀门的开、关方向是否一致,若相反则应调整相序,将电机的三相电源的任意两相对调。

6、由于专用电机为短时工作制,调试时连续试车时间不可太长。

7、拆卸重装(包括电气箱盖打开后重装)时,应注意检查密封件,发现损伤应及时更换,密封部位必须盖严并螺钉紧固到位。

8、对于不经常使用的阀门,应定期检查保养运行操作,建议每月运行一次,时间不超过10分钟。

9、电机电流值仅作参考,实际运行中要比该值大。因为对阀门和阀门电机来讲,是使用电机的过载能力,在阀门的开、关过程中均使用电机的固有特性(过载能力),电流偏大属于正常工作状态。




矿用隔爆型一体式阀门电动装置

江苏贝尔阀门控制有限公司生产的矿用隔爆型一体式阀门电动装置为I类隔爆,则性能符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》.GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的有关规定。电气性能方面遵守JB/T8529-1997《隔爆型阀门电动装置技术条件》和GB/T24922-2010《隔爆型阀门电动装置技术条件》,并经国家防爆电气产品质量监督检验测试中心检定,取得了全系列的防爆合格证,可广泛应用于煤矿井上,井下的管道阀控系统中。
中国城建

中英合资,实力保障

中国城建

工厂直销,拒绝差价

中国城建

严格品控,质量保证

中国城建

老牌企业,经验丰富

中国城建

资质丰富,助您投标

中国城建

及时响应,售后无忧

型号: ZBK120-24
电源电压: AC380V/660V
防爆等级: ExdIMb
品牌: 江苏贝尔
额定功率: 3kw
额定电流: 7.9A/4.56A
工作制: 十分钟
控制信号: 开关量/模拟量/RS485

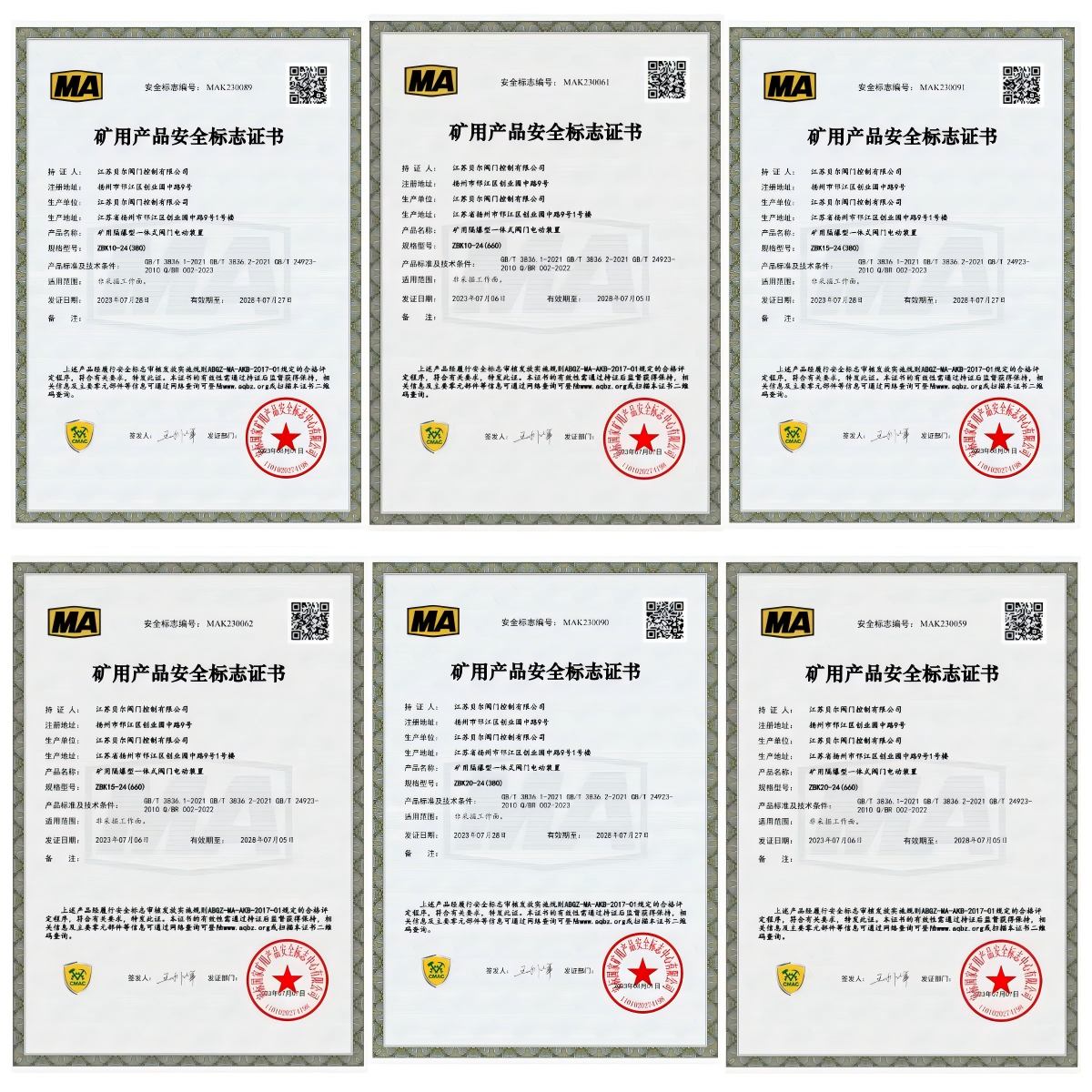

MA证号: MAK230085
