矿用隔爆型多回转阀门电动装置


矿用隔爆型多回转阀门电动装置简介:

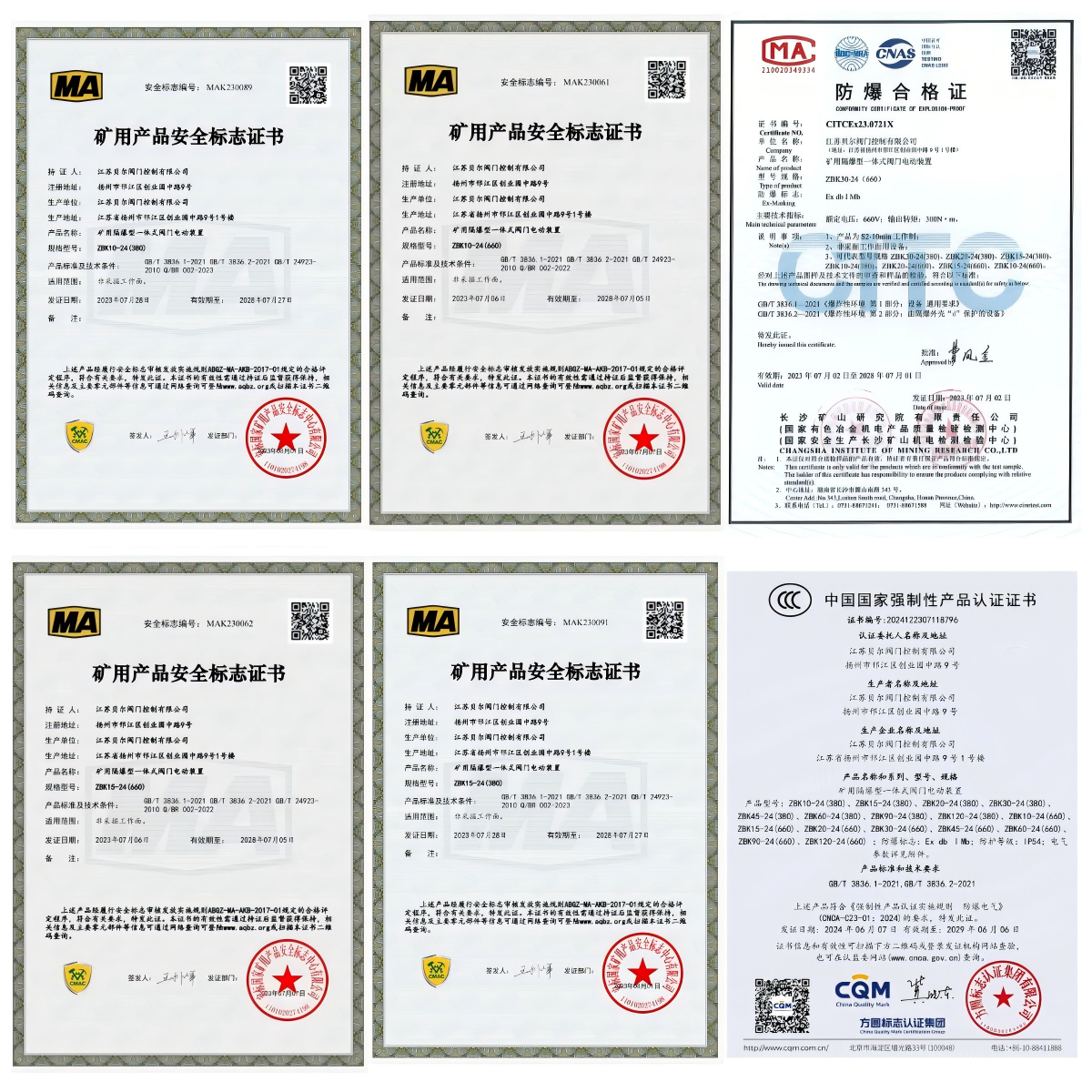

矿用隔爆型多回转阀门电动装置适用于阀瓣做直线运动的阀门,如闸阀,截止阀,隔膜阀,节流阀等。其加上涡轮后可适用球阀、蝶阀和风门等。用于阀门的开启,关闭或调节,是对阀门实现远控,集控和自控的必不可少的驱动装置。多回转阀门电动装置,通称为ZB型,有转矩型和推力型。用于阀门的开启、关闭或调节,是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。矿用隔爆型多回转阀门电动装置的性能符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2-2010(爆炸性气体环境用电气设备第2部分:隔爆型“d”》、GB3836.3-2010《爆炸性气体环境用电气设备第3部分:增安型“e”(idtIEC60079-7:1990)》及GB/T24922-2010隔爆型阀门电动装置技术条件》的规定,本产品经国家防爆电气产品质量监督检验测试中心检定,取得了全系列的防爆合格证,可广泛应用于大多爆炸性气体环境中。


矿用隔爆型多回转阀门电动装置电气技术要求:

1额定电压:三相AC380VAC660V;

2额定频率:50Hz;

3控制电压:小于AC220VDC60V;

4环境温度:-20°C~+70°C;

5平均相对湿度:不大于9。%(+25°0);

6大气压力:80kPa~106kPa;

7无强烈震动和冲击,无破坏金属和绝缘材料的腐蚀性气体的地方;

8防护等级:IP65;

9工作制:短时10分钟。

10法兰连接标准:JB2920、GB12222、GB12223,ISO5211


矿用隔爆型多回转阀门电动装置基本性能参数表

规格型号

额定三相电压(V)

输出额定转矩

(N•m)

最大阀杆直径

(mm)

手动

速比

输出转速

(r/min)

电机功率

(kW)

输出轴最大

转圈数

参考重量

(kg)

ZB10

AC380/660

100

28

32:1

24

0.25

150

50

ZB15

AC380/660

150

28

32:1

24

0.37

150

50

ZB20

AC380/660

200

40

32:1

18

0.37

150

53

ZB30

AC380/660

300

40

32:1

18

0.55

150

53

ZB45

AC380/660

450

48

25:1

24

1.1

150

85

ZB60

AC380/660

600

48

25:1

24

1.5

150

95

ZB90

AC380/660

900

60

25:1

24

2.2

150

112

ZB120

AC380/660

1200

60

25:1

24

3

150

112





矿用隔爆型多回转阀门电动装置结构组成:

矿用隔爆型多回转阀门电动装置由电动机、减速器、力矩控制器、行程控制器、开度指示器、手一电动切换机构、手轮及电气部分组成,并增加了隔爆面结构。阀门电动装置由转矩控制机构、行程控制机构及可调式开度指示器组成,用以控制阀门的开启和关闭及阀位指示。

1、电动机:电动装置采用YBDF2系列隔爆型阀门专用三相异步电动机。

2、减速器:由一对直齿轮和一组蜗轮蜗杆副组成。电动机的动力经减速器传递给输出轴。

3、转矩控制机构:由曲拐、调整机构、转矩轴套、转矩轴、分度盘和微动开关组成。

当输岀轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐、使转矩轴产生角位移带动凸轮,从而压迫微动开关。当输岀轴上的转矩增大到整定转矩时,曲拐带动凸轮顶动微动开关动作,发出过扭矩报警信号,切断电机控制电源使电机停转,从而实现对电动执行机构输岀转矩的控制保护,达到保护电动阀门的目的。

4、行程控制及开度指示机构:行程控制机构由十进位齿轮组、顶杆、凸轮和微动开关组成,开度指示机构由减速齿轮组、调节齿轮、阀门开度表盘、凸轮、微动开关及电位器组成,两者一体故简称开度计数器。其工作原理是由减速箱内的一对端面齿轮副带动行程机构主动小齿轮(Z=8)转动,再带动行程控制器工作。如果计数器按阀门开或关的位置已调整好,当计数器随输出轴转到预先调整好的位置(圈数)时,则凸轮将被转动90。压迫微动开关动作,切断电源,电机停转,以实现对电动装置行程(转圈数)的控制。开度指示在现场调试时,可根据所配阀门开关的圈数,将调节齿轮调整到所需位置,并与减速齿轮组啮合(在立柱上有所需圈数的数字)。当阀门在开启或关闭过程中,开度盘经减速后转动,指示阀门的开关量,指示角度与阀门开关量同步,电位器动作与开度盘同步,供远传指示阀门位置用。

5、手电动联锁机构手电动切换机构由手电动切换微动开关微动开关、滑杆、滑杆弹簧、蜗杆、手动轴、锁组件、回退大弹簧、手柄等部件组成。

手动状态:手柄向内推压缩回退弹簧,弹簧垫推动滑杆使微动开关动作,微动开关发出手动操作信号,使控制控制回路断开电动装置驱动装置(在所配接的电动装置控制箱需设计此微动开关接口),强制驱动装置电动机停止运行。手轮向内推后使手动轴上的凹槽在转动状态下套住蜗杆上的传动销带动蜗杆旋转。

电动状态:在电动状态下由于回退弹簧未受到手动轴向力的推动,在回退弹簧的作用下迫使手动轴回归原始位置,由于弹簧垫不再压迫滑杆,在滑杆弹簧的作用下,滑杆不再压迫微动开关,使手、电动转换微动开关退出保护,在此状态下电动装置方可进行电动操作,从而有效保证人身安全

矿用隔爆型多回转阀门电动装置接线图:

矿用隔爆型多回转阀门电动装置尺寸图:




矿用隔爆型多回转阀门电动装置

矿用隔爆型多回转阀门电动装置适用于阀瓣做直线运动的阀门,如闸阀,截止阀,隔膜阀,节流阀等。其加上涡轮后可适用球阀、蝶阀和风门等。用于阀门的开启,关闭或调节,是对阀门实现远控,集控和自控的必不可少的驱动装置。多回转阀门电动装置,通称为ZB型,有转矩型和推力型。用于阀门的开启、关闭或调节,是对阀门实现远控、集控和自控的必不可少的驱动装置。
