煤安防爆电动闸阀简介:

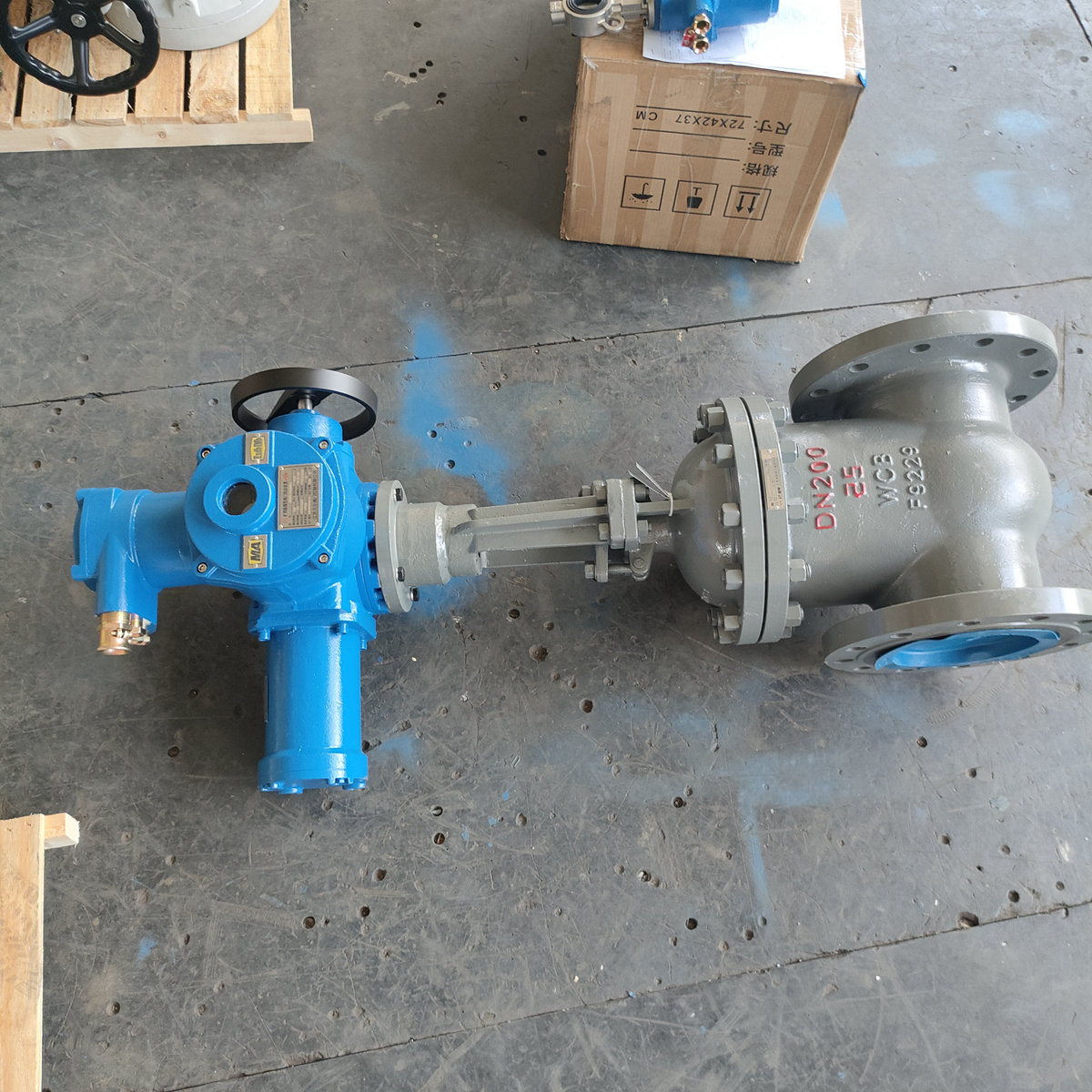

煤安防爆电动闸阀MZ941H-16 DN200广泛适用于煤矿井下泵房等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。在各种类型的阀门中,闸阀是应用广泛的一种。它一般适用于全开或全闭,调节使用。煤安防爆电动闸阀在电气性能设计上注重与PLC系统,DCS系统接口的衔接的功能、从而使控制箱在自动化系统中的应用更为广泛、可另外该控制箱在外型设计上除强调加强隔爆性能外同时具有防止误操作的机械及电气联锁功能使设备的使用更安全可靠。在此基础上为监视设备运行情况本产品还配备了液晶显示屏用于各种运行状态的显示如开阀显示、关阀显示、电源显示、过力矩显示、故障显示及阀位开度显示。隔爆形式为:矿用隔爆型I类防爆标志为“ExdIMb”。
煤安防爆电动闸阀电气技术要求:
1、额定电压:三相AC380V或AC660V;
2、额定频率:50Hz;
3、控制电压:小于AC220V或DC60V;
4、环境温度:-20°C~+70°C;
5、平均相对湿度:不大于9。%(+25°0);
6、大气压力:80kPa~106kPa;
7、无强烈震动和冲击,无破坏金属和绝缘材料的腐蚀性气体的地方;
8、防护等级:IP65;
9、工作制:短时10分钟。
10、法兰连接标准:JB2920、GB12222、GB12223,ISO5211。
煤安防爆电动闸阀特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小;
2、密封面采用不锈钢和硬质合金,使用寿命长;
3、采用柔性石墨填料、密封可靠,操作轻便灵活;
4、驱动方式为手动、气动、电动、齿轮传动;
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
煤安防爆电动闸阀执行标准:
设计规范:GB/T 12234
结构长度:GB/T 12221
连接法兰:JB/T 79
试验与检验:JB/T 9092
压力-温度:GB/T 9131
产品标识:GB/T 12220
煤安防爆电动闸阀性能规范:
公称压力PN(MPa) | 壳体 | 试验压力(MPa) | 上密封 | |
密封(液) | 密封(气) | |||
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
煤安防爆电动闸阀适用介质和适用温度:
壳体材料 | 适用介质 | 适用温度(℃) |
碳素钢(C型) | 水、蒸汽、油品 | ≤425 |
铬镍钛钢(P型) | 硝酸类 | ≤200 |
铬镍钼钛钢(R型) | 醋酸类 | ≤200 |
铬钼钢(I型) | 水、蒸汽、油品 | ≤550 |
