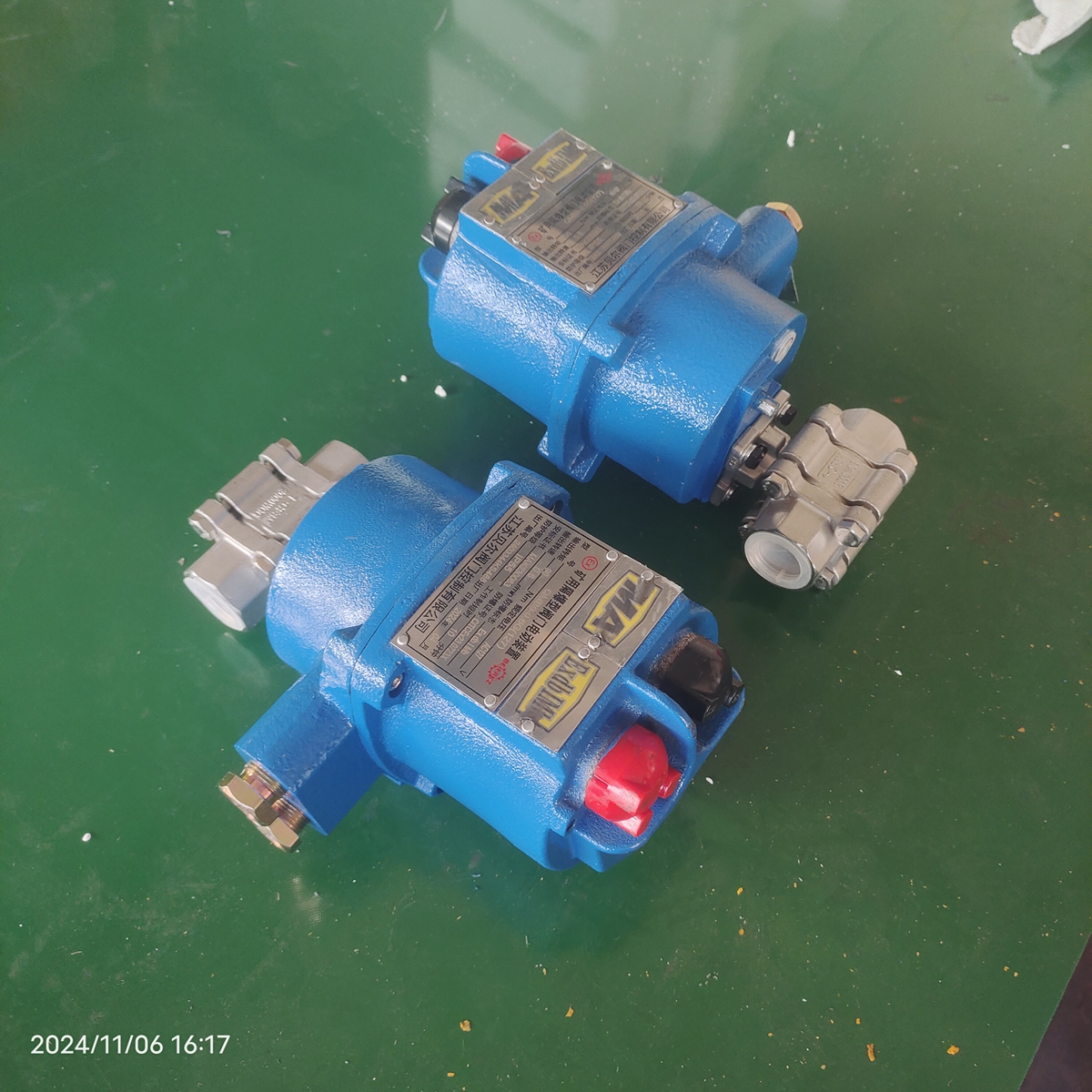

矿用一体式电动球阀简介:
矿用一体式电动球阀的性能不仅符合本公司企业标准Q/3204CN003-2011((QMB矿用隔爆型小型阀门电动装置技术条件》的规定,而且符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、GB3836.2-2010《爆炸性环境第2部分:由隔爆型“d”保护的设备》的规定。防爆标志为ExdlMb也可用于ExdII防爆场合。QMB系列阀门电动装置按控制方式分为:开关型和调节型。
矿用一体式电动球阀优点:
1、全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。.
矿用一体式电动球阀技术条件:
1.供电电源:单相AC127V士10%50Hz;(若为dBT4,则为单相AC220V±10%,50HZ,DC24V,50HZ);
2.环境温度:-20℃℃~+60°℃;
3.平均湿度:不大于95%(+25°C);
4.大气压力:80~106kPa;
5.现场环境:在含有瓦斯、煤尘等爆炸性危险气体环境;无直接滴水、无淋水、无腐蚀性介质、无强烈震动冲击的非采掘工作面的场合;
6.防护等级:IP55;(特殊IP65、IP67)
7.工作制:10min短时工作制。
矿用一体式电动球阀安装与拆卸:
1.本电动装置的安装形式无原则要求,但电气箱盖处于水平或垂直向上状态为推荐安装形式,这样有利于调试、润滑、维护和手动操作;
2.安装前应检查铭牌的技术参数与安装环境是否相符合;
3.当需要拆卸时,应先将手动手轮旋转数圈,在阀门稍开状态下进行;
4.应检查阀杆伸出量与轴套的长度是否相符;
5.安装时应保证维修检查人员拆卸各部件所需的空间;
6.打开箱盖,用扳手拧开电缆引入装置的压紧螺母,将电缆线与接线盒中接线端子牢固相连接,然后盖上接线盒上盖,确保密封O型圈无掉落,并拧紧紧固螺丝。
矿用一体式电动球阀参数:
