矿用隔爆兼本安型智能化一体式电动闸阀简介:

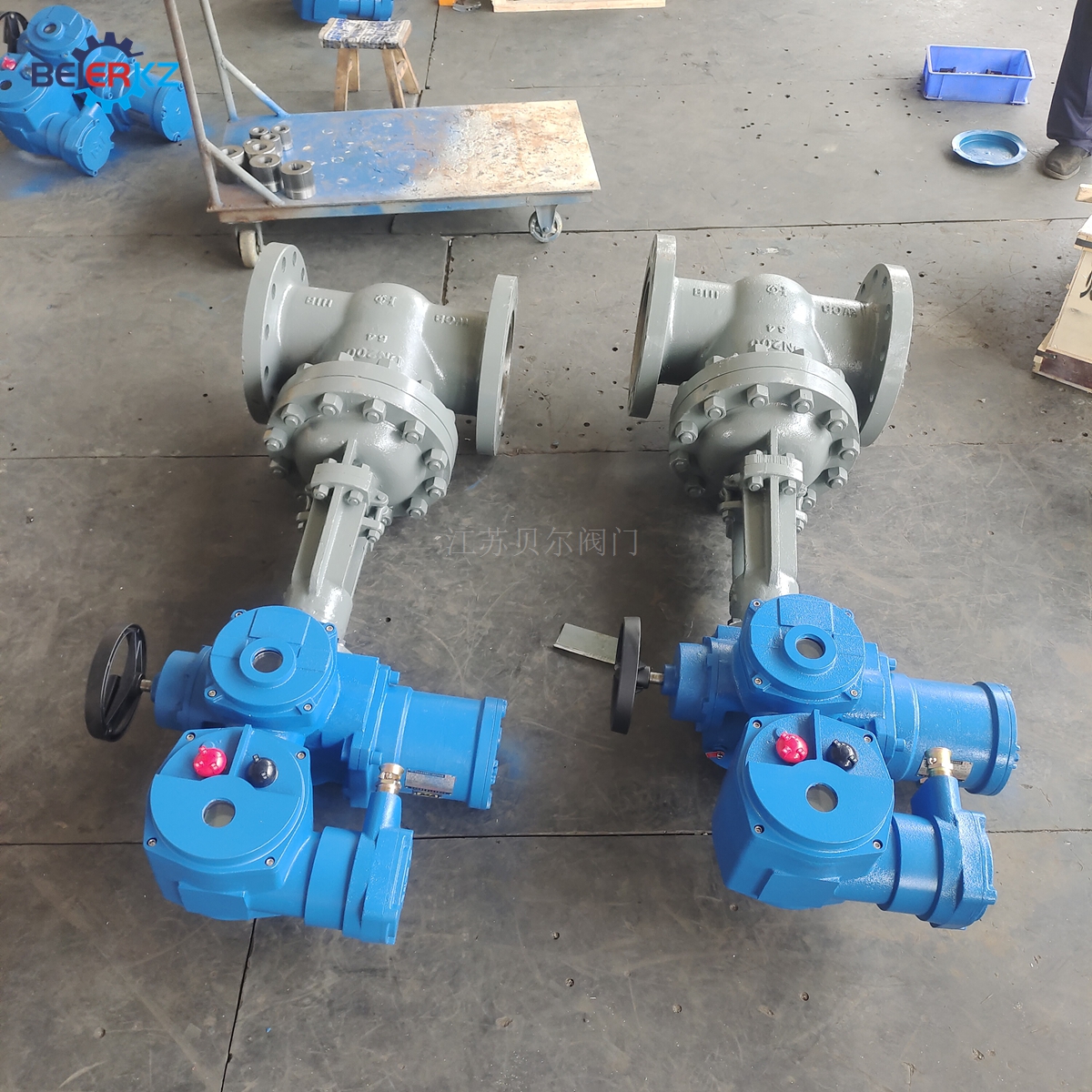

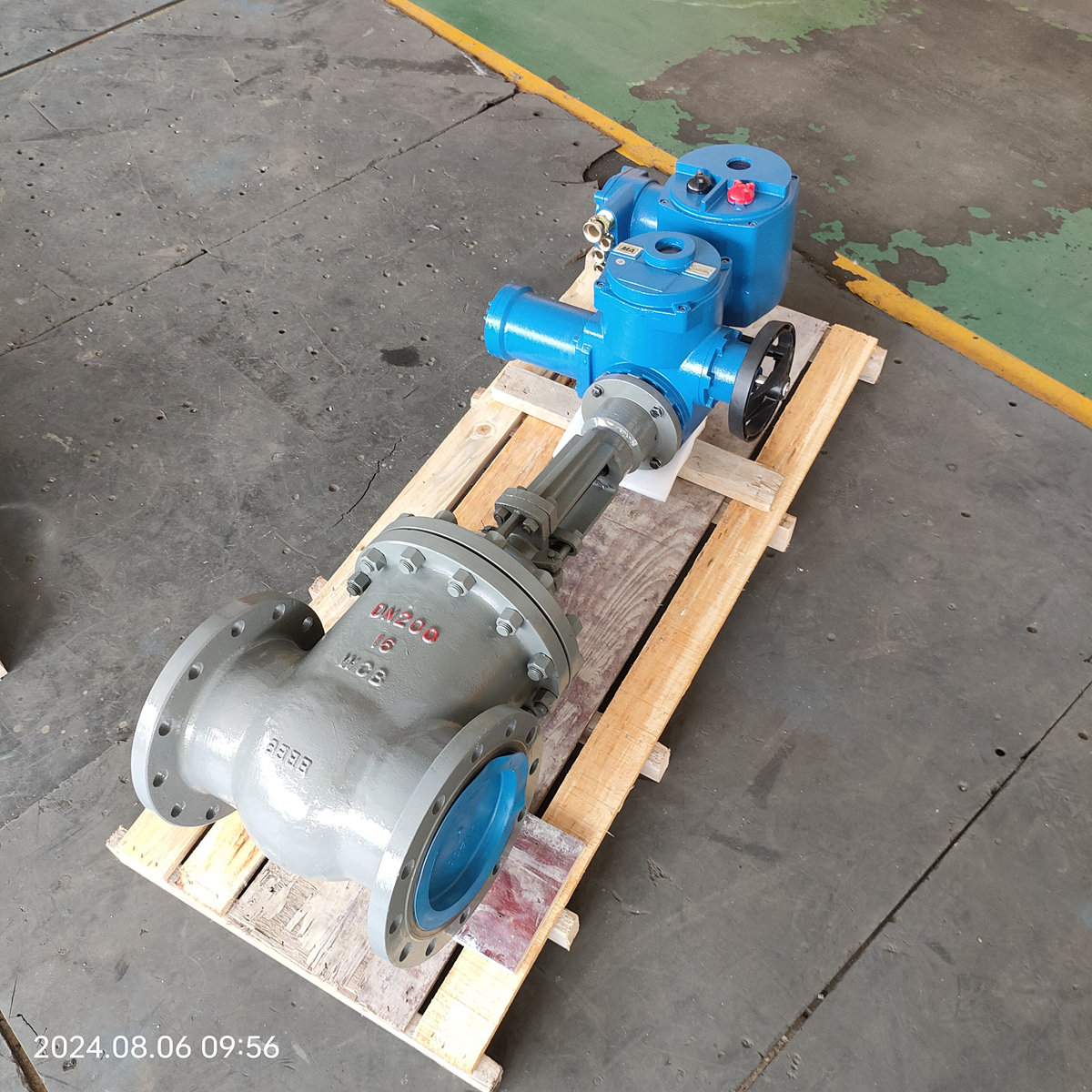

矿用隔爆兼本安型智能化一体式电动闸阀MKZ941H-40 DN200是有矿用隔爆兼本安型阀门电动装置ZJK45-24(660/380)和闸阀组合而成的,该装置采用了先进的电子控制技术,具备远程控制和自动调节功能,能够满足煤矿井下复杂工况的需求。其一体化设计减少了安装空间,提高了系统的稳定性和可靠性。此外,该电动闸阀还具备防爆和本质安全的特性,确保在易燃易爆环境中安全使用。
矿用隔爆兼本安型智能化一体式电动闸阀基本功能:
1、控制面板:控制面板带有64*128点阵液晶屏和4个霍尔位置开关。可显示执行器运行状态;设置工作模式(现场、远程、停止);进行现场操作;并能进入组态状态设置系统控制参数等。控制面板通过6芯连接线与主控板连接。
2、旋钮组件:旋钮组件包括位置选择旋钮和操作旋钮旋钮背面带有磁钢与控制面板上的霍尔位置开关配合可实现非接触式操作。
3、主控板:主控板安装在机身内内置微处理器实现电动执行器智能控制。主控板主要功能包括:相序识别电路;控制电源处理;漏电检测电路;模拟信号输出控制;开关信号输入检测;与面板通信处理等。
4、驱动板:主控板安装在控制箱底部主要放置了用于切换电机正反转的交流接触器以及机械互锁可靠保证开向、关向交流接触器不能同时吸合。另有控制变压器一台用于接触器的吸合、断开。
5、限位开关:限位开关用于检测闸阀的开启和关闭状态,确保矿用隔爆型电动闸阀在达到预设位置时能够准确停止,防止因过度操作而造成设备损坏。
6、电源模块:电源模块负责为整个电动闸阀系统提供稳定的电源,它具备过压、欠压保护功能,确保在电压波动较大的环境下,电动闸阀仍能正常工作。
7、紧急停止按钮:在控制面板上设有紧急停止按钮,一旦发生紧急情况,操作人员可以立即按下此按钮,切断电源,使电动闸阀迅速停止运行,以保障人员和设备的安全。
8、信号反馈系统:信号反馈系统能够实时监测矿用隔爆兼本安型智能化一体式电动闸阀的运行状态,并将信号反馈至控制中心,便于监控和故障诊断,提高了系统的智能化水平和维护效率。
通过这些功能的集成,矿用隔爆兼本安型智能化一体式电动闸阀MKZ941H-40 DN200不仅提高了煤矿井下作业的安全性,还提升了操作的便捷性和系统的智能化程度。
矿用隔爆兼本安型智能化一体式电动闸阀安装与拆卸:
1.此电动装置的安装形式无原则要求(严禁倒立),但电机处于水平状态,电气箱盖处于水平或垂直向上状态为推荐安装形式,这样有利于润滑.调试.维护和手动操作;
2.安装时应保证维修检查人员拆卸各部件所需的空间;
安装与阀门连接的牙嵌轴向间隙不少于1~2mm;
4.当用于矿用隔爆兼本安型智能化一体式电动闸阀时,应检查阀杆伸出量与阀杆护套的长度是否相符:
5.当需要拆卸时,应先将手动手轮旋转数圈,在阀门稍开状态下进行。
6.安装前应检查铭牌的技术参数与安装环境是否相符合。
7.打开接线盒,拧开电缆引入装置的螺母,将电缆线与接线盒中接线端子牢固相连接,盖上接线盒并拧紧螺丝;
8.打开接线盒,用扳手拧开电缆引入装置的压紧螺母,将电缆线与接线盒中接线端子牢固相连接,确认无误后盖上接线盒上盖,并拧紧紧固螺丝端子接线应牢靠,应按图13所示的方法,用弯头夹住电线。接线盒有4个引入装置,1个引入电机动力电缆,三个引入控制电缆,使用的动力线电缆必须有地线,并与接线盘上的接地端子相接。引入电缆直径规格见表4。接好线后应装好压紧密封圈,密封圈的邵氏硬度应为45~55度,损伤及老化的应及时更换。
